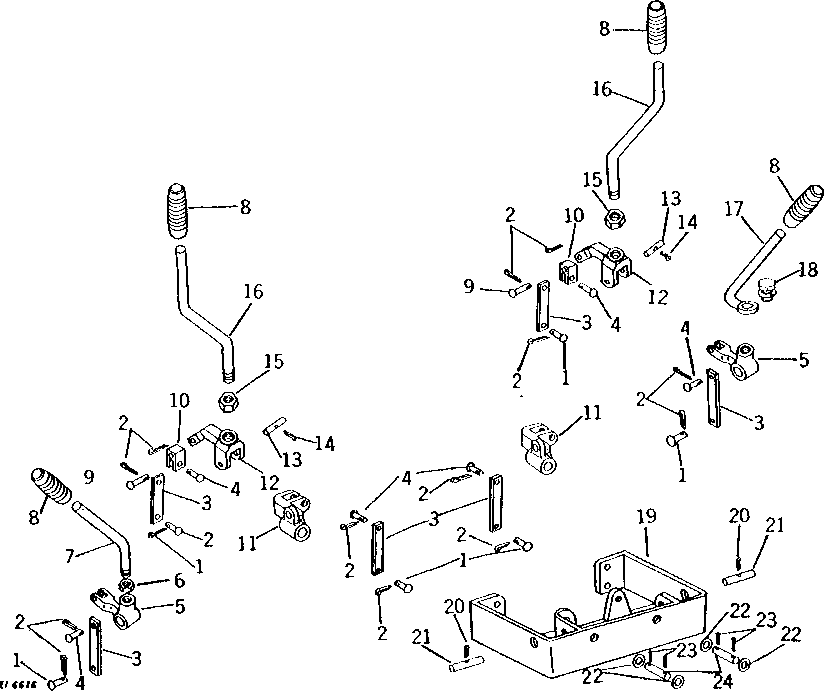

BACKHOE CONTROL LEVERS AND LINKAGE [02G05]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U11004	6	Pin Fastener	-
2	11M7059	14	Cotter Pin	3.200 X 20 MM
3	U44012	6	STRAP	-
4	U44017	6	PIN	-
5	U44013	2	LEVER	STABILIZER LEVER
6	14H826	1	Nut	1/2"
7	U43216	1	LEVER	R.H.
8	U43703	4	GRIP	-
9	U44016	2	PIN FASTENER	-
10	U44018	2	PIVOT	-
11	T43877	2	CYLINDER BLOCK	(SUB FOR U44014)
12	U44015	2	BASE	-
13	U45917	2	PIN FASTENER	-
14	11M7017	2	Cotter Pin	3.200 X 32 MM
15	U14555	2	Lock Nut	-
16	U44057	2	LEVER	-
17	U44056	1	GRIP	L.H.
18	19H2898	1	Cap Screw	1/2" X 1-1/4", HS, SAE 8
18	12H301	1	Lock Washer	1/2"
19	U44010	1	SUPPORT	-
20	11M7083	2	Cotter Pin	3.200 X 50 MM
21	U45918	2	PIN	-
22	24H1375	4	Washer	11/16" X 1-1/8" X 0.060"
23	11M7015	4	Cotter Pin	3.200 X 25 MM
24	U45919	2	PIN	-

BACKHOE CONTROL LEVERS AND LINKAGE [02G05]
