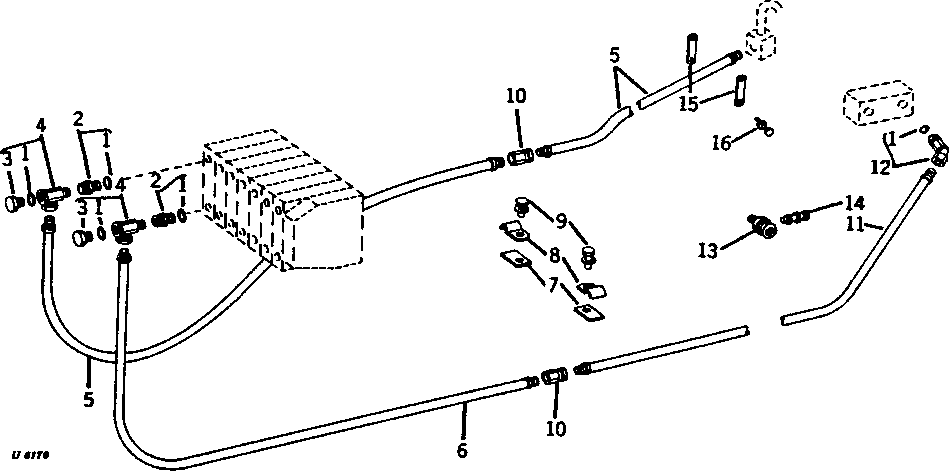

OIL LINES AND FITTINGS (PRESSURE AND RETURN CIRCUITS FOR 97 BACKHOE) [02G04]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U12547	5	O-Ring	-
2	AU11654	2	FITTING	-
3	U13982	2	FITTING	-
4	AU41205	2	ELBOW FITTING	-
5	AU13636	2	HYDRAULIC HOSE - FABRICATE	-
6	AU11920	1	HYDRAULIC HOSE - FABRICATE	-
7	U41700	2	STRAP	-
8	U13635	2	CLAMP	-
9	19H3239	2	Cap Screw	3/8" X 1-1/4"
9	12H304	2	Lock Washer	3/8"
10	JD149	2	ADAPTER	-
11	AU13638	1	HYDRAULIC HOSE - FABRICATE	-
12	AU11749	1	ELBOW FITTING	-
13	U15112	1	FITTING	-
14	19H3031	1	Cap Screw	3/8" X 2-1/2"
14	12H304	1	Lock Washer	3/8"
14	14H812	1	NUT	3/8"
15	-	2	Part 18	( U16452 USE IF AVAILABLE)
16	19H3131	2	Cap Screw	5/16" X 2"
16	T16464	1	Lock Nut	(SUB FOR BP12232)

OIL LINES AND FITTINGS (PRESSURE AND RETURN CIRCUITS FOR 97 BACKHOE) [02G04]

Нет текстового описания
