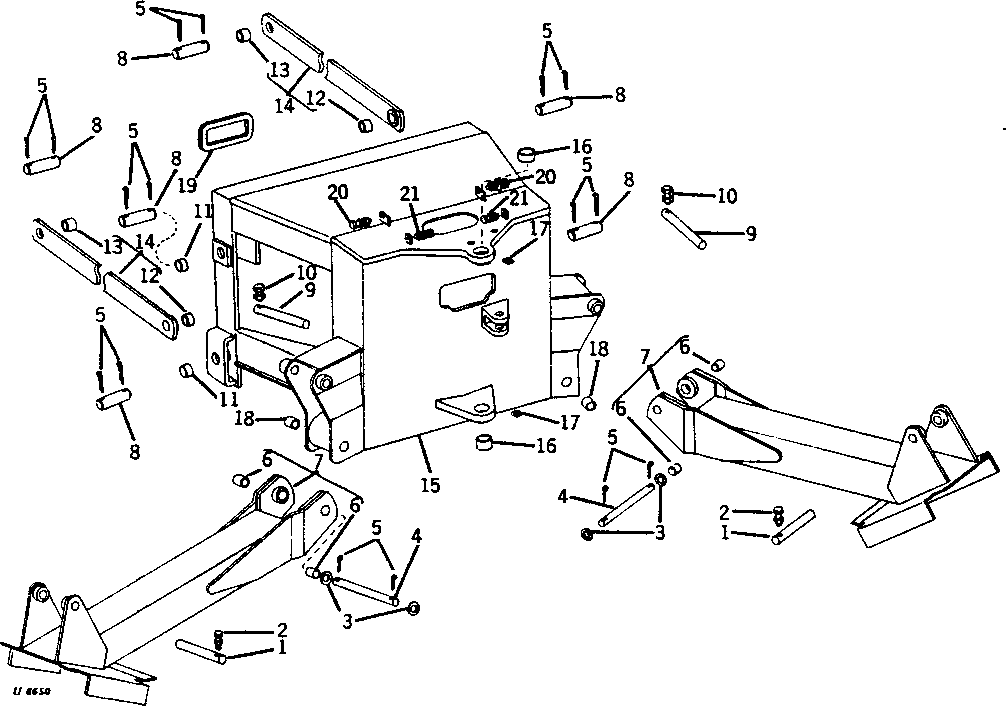

MAIN FRAME, STABILIZERS, AND TIE BARS (97 BACKHOE) [02E12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U16057	2	PIN FASTENER	(LOWER)
2	19H1820	2	Cap Screw	1/2" X 3"
2	U12622	1	LOCK NUT	-
3	24H1228	4	Washer	1-17/32" X 2-1/2" X 0.120"
4	U16008	2	PIN FASTENER	-
5	11H221	10	COTTER PIN	3/8" X 2-1/2"
6	Y1951CU	4	BUSHING	-
7	AU13333	2	STABILIZER	(WITH BUSHINGS)
8	U41699	6	PIN FASTENER	-
9	U16050	2	PIN FASTENER	(UPPER)
10	19H3057	2	Cap Screw	1/2" X 2-3/4"
11	U10616	8	Bushing	-
12	U40150	2	BUSHING	(SUB FOR U41605)
13	U41604	2	BUSHING	-
14	AU41077	2	TIE BAR	-
15	AU41121	1	MAIN FRAME	(MAIN, WITH BUSHINGS)
16	U41086	2	BUSHING	-
17	JD7759	2	Lubrication Fitting	-
18	U10745	4	BUSHING	-
19	U41729	1	Grommet	-
20	19H3239	2	Cap Screw	3/8" X 1-1/4"
20	24H1305	2	Washer	13/32" X 13/16" X 0.065"
20	12H302	2	Lock Washer	1/4"
20	14H812	2	NUT	3/8"
21	19H1732	2	Cap Screw	3/8" X 1-1/4"
21	24H1305	2	Washer	13/32" X 13/16" X 0.065"
21	12H302	2	Lock Washer	1/4"

MAIN FRAME, STABILIZERS, AND TIE BARS (97 BACKHOE) [02E12]
