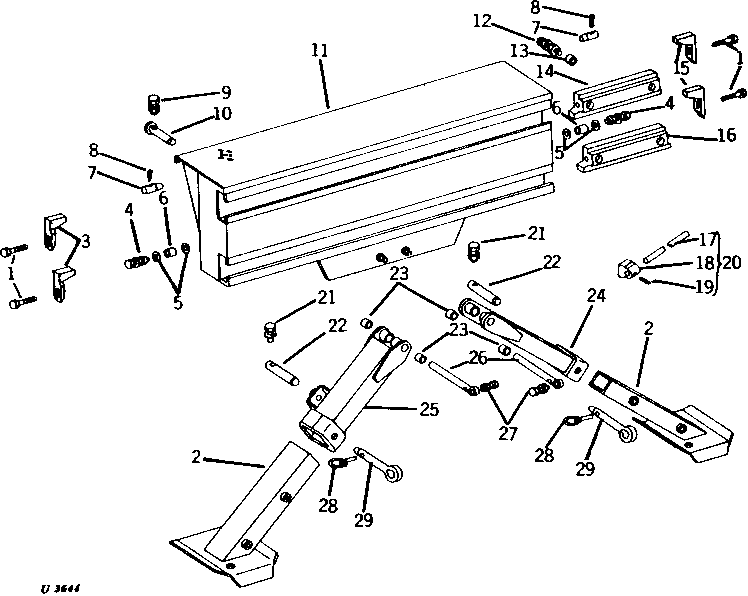

MAIN FRAME AND STABILIZERS (95 BACKHOE) [02E14]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U14392	4	BOLT	-
2	AU13460	2	STABILIZER	(INNER)
3	-	2	Part 3	( U16110 USE IF AVAILABLE)
4	19H3457	2	Cap Screw	1" X 4"
4	12H234	2	LOCK WASHER	1"
4	14H1048	2	Nut	1"
5	24H1138	4	Washer	1-1/16" X 2" X 0.134"
6	U16401	2	BUSHING	-
7	U16055	2	PIN	-
8	11H277	2	COTTER PIN	1/2" X 4"
9	19H2732	2	Cap Screw	3/8" X 2-3/4"
9	H24657	1	Nut	-
10	U40779	2	PIN	(UPPER)
11	AU13469	1	FRAME	-
12	08H4289	4	CAP SCREW	1-1/4" X 4-1/2"
12	14H824	4	Nut	1-1/4"
12	14H873	4	Nut	1-1/4"
13	U16495	1	BUSHING	-
14	U16113	1	CYLINDER BLOCK	-
15	U16111	2	WEDGE	-
16	U16112	1	CYLINDER BLOCK	-
17	-	1	Part 22	(SUB AU13628)
18	-	1	Part 23	(SUB AU13628)
19	34H79	1	Spring Pin	3/16" X 1-1/4"
20	AU13628	1	HANDLE	-
21	19H2855	2	Cap Screw	3/8" X 3-1/4"
21	H24657	1	Nut	-
22	U16149	2	PIN	(LOWER)
23	U10745	4	BUSHING	-
24	AU13755	1	STABILIZER	(OUTER, L.H.)
25	AU13459	1	STABILIZER	(OUTER, R.H.)
26	AU13480	2	PIN	-
27	19H1781	2	CAP SCREW	1/2" X 3-1/2"
27	U12622	1	LOCK NUT	-
28	B11182	2	QUICK LOCK PIN	-
29	-	2	Part 36	( U16148 USE IF AVAILABLE)

MAIN FRAME AND STABILIZERS (95 BACKHOE) [02E14]
