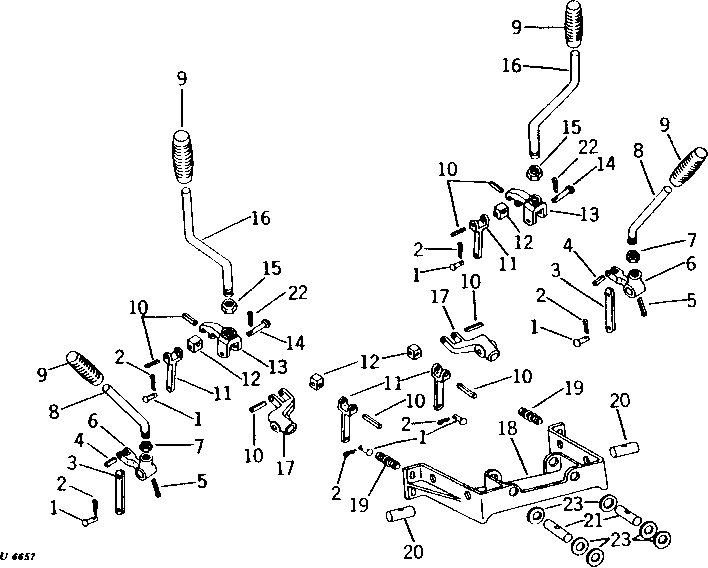

LEVERS AND LINKAGE (BACKHOE CONTROL VALVE) [02F20]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U11004	6	Pin Fastener	-
2	11M7079	6	Cotter Pin	2.500 X 12 MM
3	U42831	2	STRAP	(97 AND 9700 BACKHOES)
3	U41085	2	STRAP	(95 BACKHOE)
3	U42826	2	STRAP	(95 BACKHOE)
3	U41724	2	STRAP	(97 BACKHOE)
4	34H185	2	SPRING PIN	5/16" X 3/4"
5	11M7083	2	Cotter Pin	3.200 X 50 MM
6	U15803	2	BASE	-
7	14H826	4	Nut	1/2"
8	U43216	2	LEVER	-
9	U43703	4	GRIP	-
10	34H172	8	SPRING PIN	5/16" X 1-3/8"
11	U41723	4	LINK	(97 BACKHOE)
11	U42830	4	LINK	(97 AND 9700 BACKHOES)
11	U41084	4	LINK	(95 BACKHOE)
11	U42825	4	LINK	(95 BACKHOE)
12	U11003	4	PIVOT	-
13	U10897	2	SUPPORT	-
14	U11001	2	PIN	-
15	U44915	2	Lock Nut	-
16	U43214	2	LEVER	-
17	U10895	2	PIVOT	-
18	U15804	1	FRAME	-
19	19H2633	4	Cap Screw	3/8" X 1-1/2"
19	24H1305	4	Washer	13/32" X 13/16" X 0.065"
19	12H304	4	Lock Washer	3/8"
19	14H812	4	NUT	3/8"
20	U16010	1	PIN FASTENER	-
21	U11000	1	PIN FASTENER	-
22	11M7059	2	Cotter Pin	3.200 X 20 MM
23	24H1274	6	Washer	49/64" X 1-1/4" X 0.048"
24	U16056	2	LEVER	-
25	14H849	2	Nut	7/16"
26	T10342	2	KNOB	-
27	U10995	2	LEVER	-
28	14H826	2	Nut	1/2"
29	M884T	2	GRIP	-
30	U41721	2	HANDLE	(FOR 97 BACKHOE)

LEVERS AND LINKAGE (BACKHOE CONTROL VALVE) [02F20]
