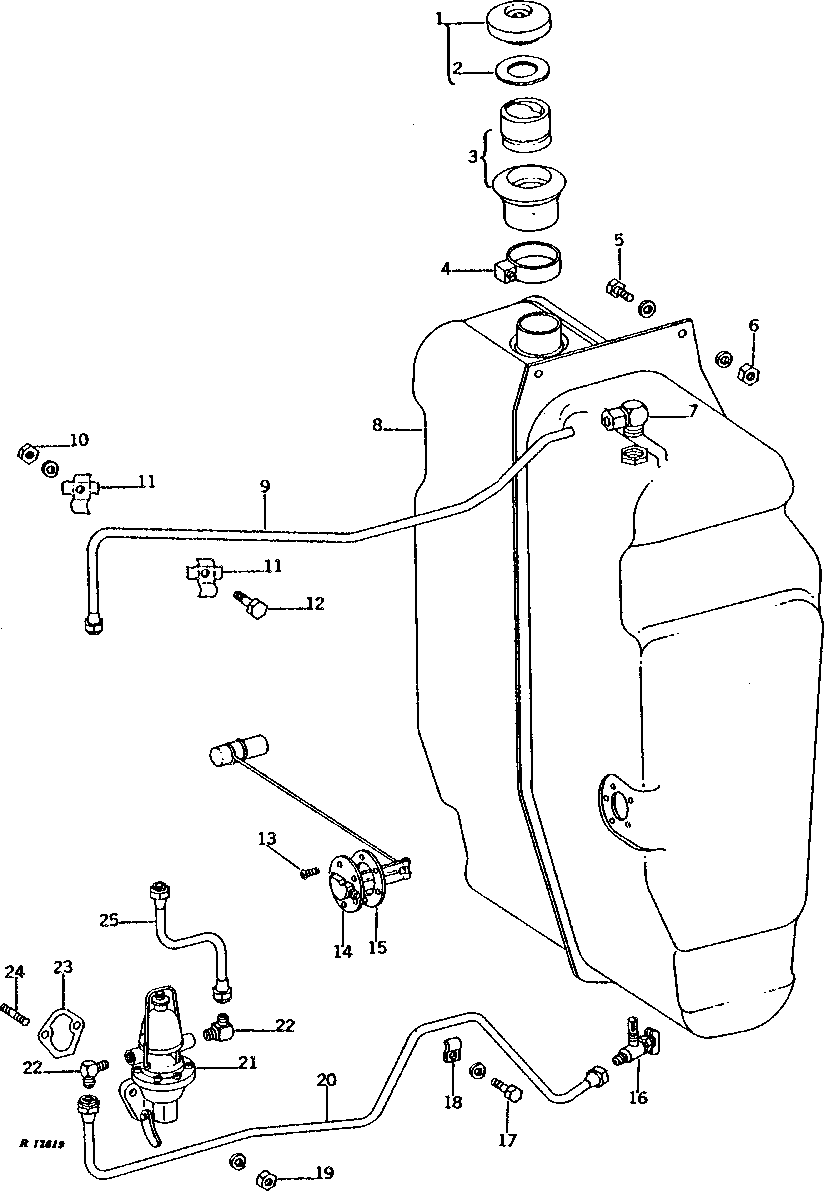

FUEL TANK AND FUEL PUMP (DIESEL) [01D19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT20911	1	FILLER CAP	-
2	R39615	1	WASHER	-
3	-	1	Part 3	( AR39850 - NO LONGER AVAILABLE)
4	AR21840	1	Hose Clamp	-
5	19H2284	2	Cap Screw	3/8" X 7/8"
5	24M7096	2	Washer	0.413" X 0.709" X 0.063"
5	12H304	2	Lock Washer	3/8"
6	14H812	2	NUT	3/8"
7	AR46281	1	ELBOW FITTING	(SUB FOR AR27728)
8	AR39588	1	FUEL TANK	-
9	AR27729	1	FUEL LINE	-
10	14H786	1	Nut	1/4"
10	12H302	1	Lock Washer	1/4"
11	R34838	2	CLAMP	-
12	19H1948	1	Cap Screw	1/4" X 3/4"
13	37H47	5	SCREW	NO. 8 X 1/2"
14	AR27730	1	SENDER	-
15	R27181	1	GASKET	-
16	R34656	1	HAND OPERATED VALVE	-
16	AT13740	1	Drain Valve	-
17	19H1648	1	Cap Screw	3/8" X 3/4"
17	12H304	1	Lock Washer	3/8"
18	-	1	Part 23	(NOT FURNISHED)
19	14H785	2	Nut	5/16"
19	12H303	2	Lock Washer	5/16"
20	AR32726	1	FUEL LINE	-
21	AR40259	1	FUEL PUMP	(SUB RE37482, THIS APPLICATION)
22	AR26674	2	ELBOW FITTING	-
23	R520618	1	Gasket	(SUB FOR R97350, R27285)
24	R26934	2	STUD	-
25	AR31551	1	FUEL LINE	-

FUEL TANK AND FUEL PUMP (DIESEL) [01D19]

Нет текстового описания
