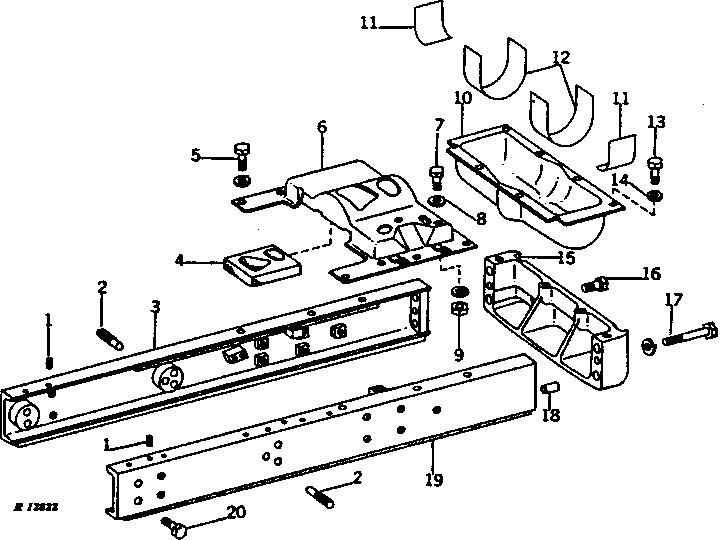

FRAME AND FRAME PLATE [01H10]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	34H309	4	Spring Pin	1/4" X 5/8"
2	R41522	2	STUD	-
3	-	1	Part 3	L.H. ( AR41235 NO LONGER AVAILABLE)
4	R27898	1	ISOLATOR	-
5	19H3579	4	Cap Screw	1/2" X 1-3/8"
5	12H301	4	Lock Washer	1/2"
6	-	1	Part 7	(SUB FOR AR39600 AND AR44009) ( AR45195 NO LONGER AVAILABLE)
7	19H2472	2	Cap Screw	1/2" X 1"
8	24H1341	2	Washer	17/32" X 15/16" X 0.060"
9	14H1040	2	Nut	1/2", (SUB FOR 14H809)
9	12H301	2	Lock Washer	1/2"
10	AR34387	1	SUPPORT	WITH CUSHIONS
11	-	2	Part 13	(MAKE FROM R30636)
12	-	2	Part 14	(MAKE FROM R30636)
13	19H1792	2	Cap Screw	1/2" X 1"
14	24H1341	2	Washer	17/32" X 15/16" X 0.060"
15	-	1	Part 17	( R44799 - NO LONGER AVAILABLE) (SUB FOR R32205)
16	19H1347	2	CAP SCREW	3/4" X 1-5/8"
17	19H2718	2	Cap Screw	5/8" X 4-3/4"
17	12H294	2	Lock Washer	5/8"
18	R26277	4	DOWEL PIN	-
19	-	1	Part 22	R.H. ( AR41234 NO LONGER AVAILABLE)
20	R41521	8	BOLT	-
