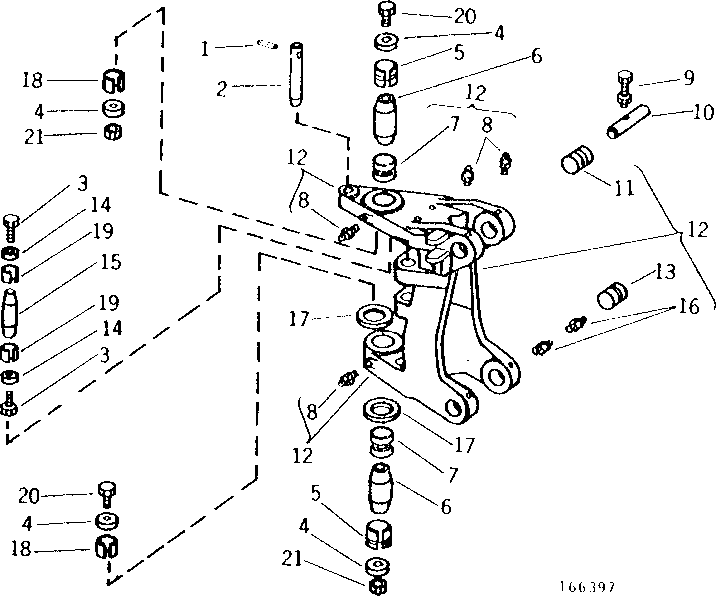

SWING FRAME (9700 BACKHOE) [02F15]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	A3581R	1	Spring Locking Pin	(SUB FOR 34H321)
2	T68041	1	PIN FASTENER	(SUB FOR U41722)
3	19H1768	8	Cap Screw	3/4" X 2"
3	19H1768	4	Cap Screw	3/4" X 2"
4	T35565	4	SPACER	(SUB FOR U43442)
5	U43435	2	TAPERED SLEEVE	TAPERED, OUTER
6	U45706	2	PIN FASTENER	(SUB FOR U43440)
6	T35016	2	SPACER	-
7	U41086	2	BUSHING	-
8	JD7797	4	Lubrication Fitting	STRAIGHT, 1/4"
9	19H3544	1	Cap Screw	1/2" X 4-1/2"
9	U12622	1	LOCK NUT	-
10	U16051	1	PIN	BOOM CYLINDER ROD END
11	U16070	2	BUSHING	-
12	AT58694	1	FRAME	(WITH BUSHINGS) (SUB FOR AU42269)
13	U10618	2	BUSHING	(USED WITH AU42269)
13	T126936	2	BUSHING	(USE WITH AT58694) (SUB FOR T47070)
14	U43444	4	BUSHING	-
15	U43443	2	PIN	SWING CYLINDER ROD END
16	JD7788	2	Lubrication Fitting	1/4", 45°
17	T67205	2	THRUST WASHER	(SUB FOR U41077)
18	T34188	2	SLEEVE	(SUB FOR U43441) TAPERED, INNER
19	U43182	4	TAPERED SLEEVE	-
20	19H3234	2	Cap Screw	3/4" X 8-1/2"
21	14H858	2	NUT	3/4"
