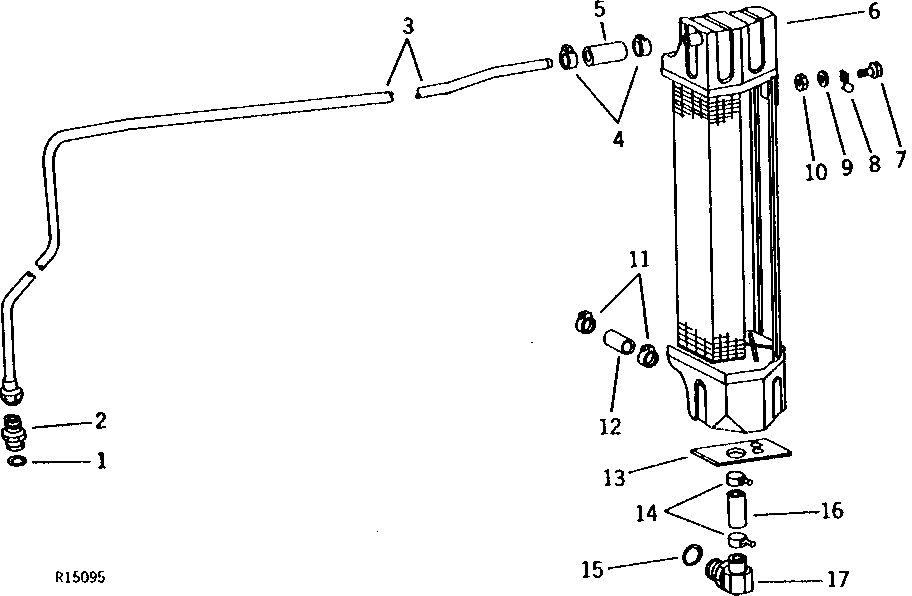

OIL COOLER AND OIL PIPE (COLLAR SHIFT) [01D03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R27267	1	Fitting	-
2	U12547	1	O-Ring	(SUB FOR F3171R)
3	AR26832	1	OIL LINE	OIL COOLER TO CLUTCH HOUSING
4	AR21839	2	Clamp	-
5	-	1	Part 5	(MAKE FROM R57300 BULK MATERIAL, CUT TO LENGTH) (SUB FOR R26905)
6	-	1	Part 6	( AR31626 USE IF AVAILABLE)
7	19H2021	2	Cap Screw	3/8" X 5/8"
8	R28346	2	Clamp	-
9	24M7096	2	Washer	0.413" X 0.709" X 0.063"
10	14H812	2	NUT	3/8"
11	AR21839	2	Clamp	-
12	-	1	Part 12	19.05 MM X 57.15 MM (3/4" X 2-1/4") (MAKE FROM T61939) (SUB FOR T35695 AND T35690)
13	-	1	Part 13	3.17 MM X 101.6 MM X 139.7 MM (1/8" X 4" X 5-1/2") (MAKE FROM R30597)
14	AR21839	2	Clamp	-
15	U13639	1	O-Ring	-
16	R32600	1	HOSE	-
17	AR31531	1	ELBOW FITTING	-

OIL COOLER AND OIL PIPE (COLLAR SHIFT) [01D03]
