Открытый узел

LOADER BOOM [02E04]

LOADER BOOM [02E04]

LOADER BOOM [02E04]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

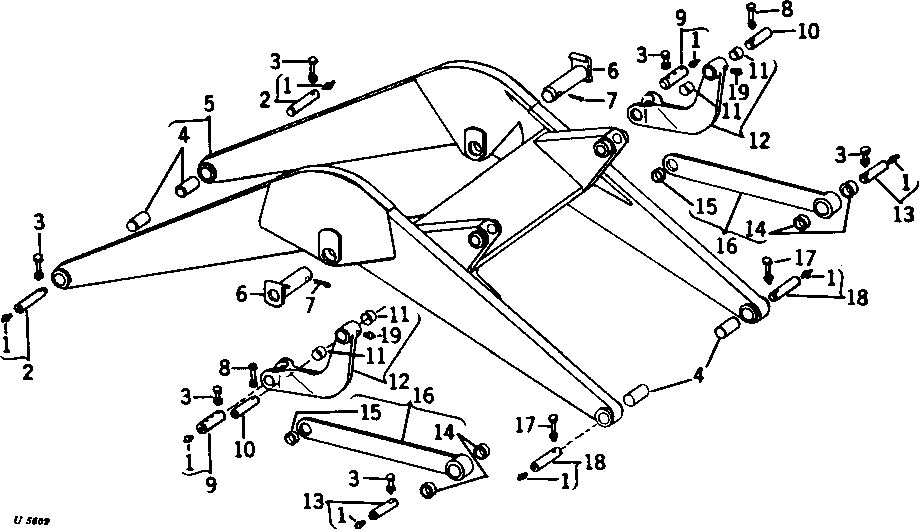

LOADER BOOM [02E04]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7759	8	Lubrication Fitting	STRAIGHT, 1/8"
2	AU11100	2	PIN FASTENER	-
3	19H1912	2	Cap Screw	3/8" X 3-1/2"
3	T11234	2	Lock Nut	ELASTIC STOP
4	U12817	4	BUSHING	-
5	BU40112	1	LOADER BOOM	-
6	AU11658	2	PIN	BOOM CYLINDER, UPPER
7	11H223	2	COTTER PIN	3/8" X 2"
8	19H2458	2	Cap Screw	3/8" X 3"
8	T11234	2	Lock Nut	ELASTIC STOP
9	AU11661	2	PIN	LEVER TO BUCKET LINK
10	U13484	2	PIN FASTENER	LEVER TO BOOM
11	U13486	4	BUSHING	BUCKET LEVER
12	AU11650	2	LEVER	-
13	AU11099	2	PIN FASTENER	LINK TO BUCKET
14	Y1951CU	4	BUSHING	-
15	U11121	2	BUSHING	PIVOT
16	AU11651	2	LEVER	-
17	19H3520	2	Cap Screw	1/2" X 3-1/4"
17	U12622	2	LOCK NUT	-
18	AU11942	2	PIN FASTENER	BUCKET
19	JD7797	2	Lubrication Fitting	STRAIGHT, 1/4"
