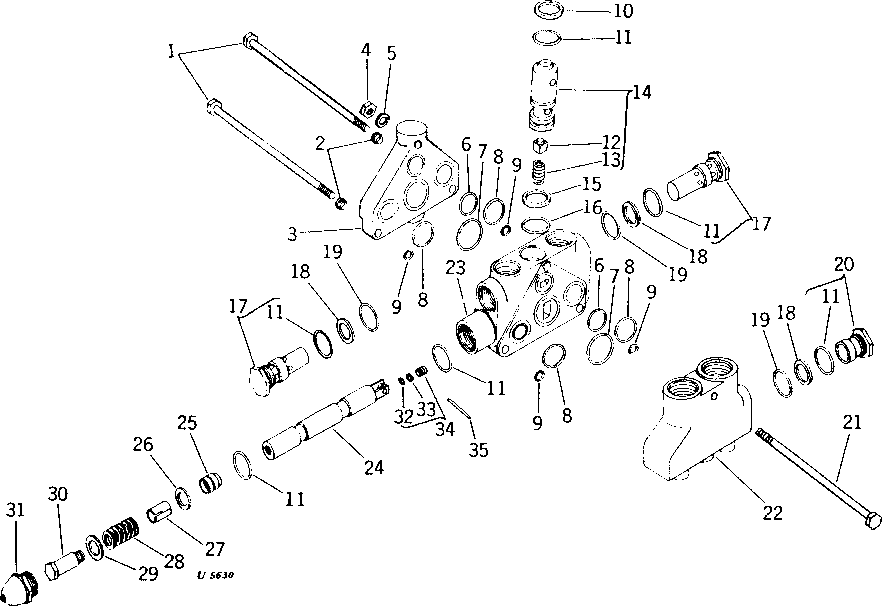

CONTROL VALVE (DROTT 4-IN-1 BUCKET) [02F03]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U40802	2	CAP SCREW	-
2	U13946	2	WASHER	-
3	U15540	1	END PLATE	END PLATE
4	14H807	1	Nut	7/16"
5	12H293	1	Lock Washer	7/16"
6	U15192	2	O-Ring	-
7	U15415	2	O-Ring	-
8	U11326	4	O-Ring	-
9	P51212	4	O-Ring	-
10	U11342	1	O-RING	-
11	32240	5	O-Ring	-
12	U16016	1	POPPET	LIFT CHECK
13	U16015	1	SPRING	-
14	AU13748	1	CHECK VALVE	-
15	U40728	1	BACK-UP RING	(SUB FOR U11341)
16	R27928	1	O-Ring	-
17	AU40751	2	PRESSURE RELIEF VALVE	17 238 KPA (173 BAR)(2500 PSI)
18	U42727	3	GUIDE	(SUB FOR U11331)
19	P47908	3	O-Ring	-
20	U11427	1	PLUG	-
21	-	1	Part 21	.438 DIA 005.125 LENGTH UNF.-3A SERIES
22	U15537	1	PORT PLATE	PORT PLATE
23	-	1	Part 23	(SUB AU40520)
24	-	1	Part 24	(SUB AU40520)
25	-	1	Part 25	( U13947 NO LONGER AVAILABLE)
26	U11345	1	WASHER	-
27	U11333	1	BUSHING	-
28	U11336	1	SPRING	-
29	N31767	1	WASHER	-
30	U11428	1	BOLT	-
31	U11335	1	CAP	-
32	R34802	1	O-Ring	-
33	U41516	1	RING	-
34	AU40992	1	PLUG	-
35	34H262	1	Spring Pin	5/32" X 3/4"
..	AU40520	1	VALVE	COMPLETE, 4-WAY BORED
..	-	1	Part 37	CONTROL, COMPLETE ( AU40515 NO LONGER AVAILABLE)
