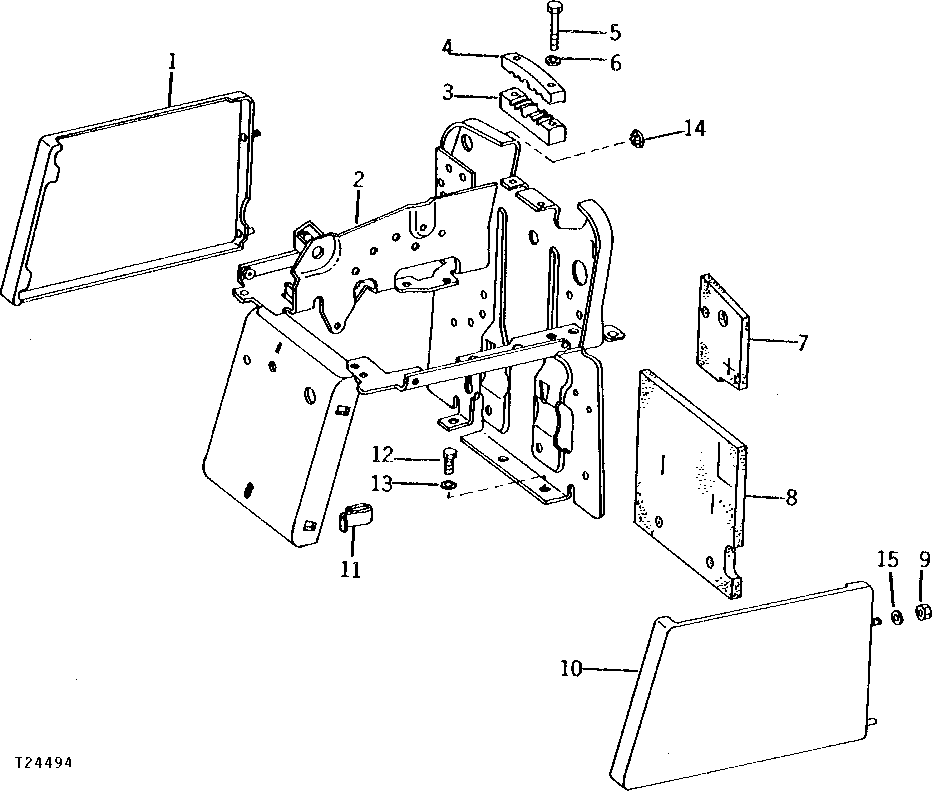

CONTROL SUPPORT AND COVERS [02B06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR40585	1	COVER	L.H.
2	AR50516	1	SUPPORT	WITH INSULATION, (SUB FOR AR42629) (SUB AR51071 AND R36590)
2	AR51071	1	SUPPORT	WITH INSULATION
3	R41442	1	CLAMP	LOWER
4	R41438	1	CLAMP	UPPER
5	19H3220	2	Cap Screw	1/4" X 2-1/2"
6	24H1287	2	Washer	9/32" X 5/8" X 0.065"
7	R41435	1	PAD	UPPER
8	R41436	1	PAD	LOWER
9	14H785	2	Nut	5/16"
10	AR40584	1	COVER	R.H.
10	-	1	Part 12	25.4 MM X 25.4 MM X 106.6 MM (1" X 1" X 4") (MAKE FROM R30937 URETHANE FOAM STRIP)
11	R42275	4	CLIP	-
12	19H1648	5	Cap Screw	3/8" X 3/4"
13	12H304	5	Lock Washer	3/8"
14	R36590	1	PLUG	-
15	12H303	2	Lock Washer	5/16"
