Открытый узел

BOOM [02F16]

BOOM [02F16]

BOOM [02F16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

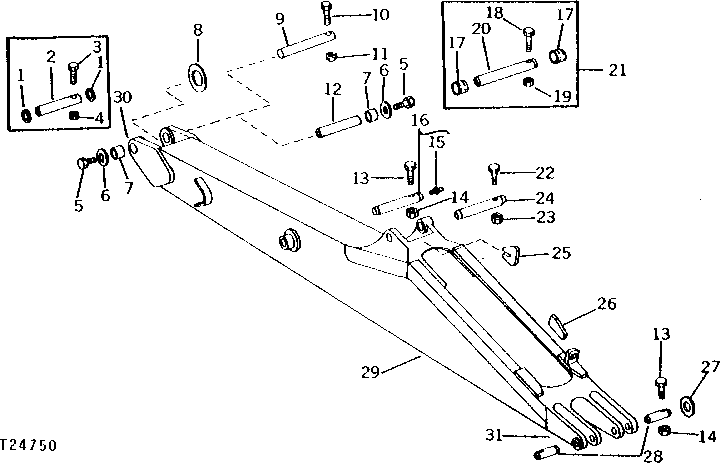

BOOM [02F16]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U11649	2	WASHER	-
2	U15846	1	PIN	BOOM TO DIPPERSTICK
3	19H3550	1	Cap Screw	1/2" X 4"
4	U12622	1	LOCK NUT	-
5	19H2717	2	Cap Screw	(A) 3/4" X 1-3/4", (BOOM WITHOUT BOSS)
6	U43445	2	SPACER	(A) (BOOM WITHOUT BOSS)
7	U43177	2	TAPERED SLEEVE	(BOOM WITHOUT BOSS)
8	-	2	Part 8	(C) ( 24H1579 NO LONGER AVAILABLE) (BOOM WITH BOSS)
9	U46745	1	PIN FASTENER	(C) BOOM TO DIPPERSTICK, (BOOM WITH BOSS)
10	19H3544	1	Cap Screw	(C) 1/2" X 4-1/2", (BOOM WITH BOSS)
11	U12622	1	LOCK NUT	(C) (BOOM WITH BOSS)
12	U43448	1	PIN	(A) BOOM TO DIPPERSTICK, (BOOM WITHOUT BOSS)
13	19H1781	3	CAP SCREW	1/2" X 3-1/2"
14	U12622	3	LOCK NUT	-
15	JD7759	1	Lubrication Fitting	STRAIGHT, 1/8"
16	AU13296	1	PIN	BOOM CYLINDER
17	T37130	2	BUSHING	-
18	19H1868	1	CAP SCREW	1/2" X 3-3/4"
19	U12622	1	LOCK NUT	-
20	T37131	1	PIN FASTENER	-
21	AT35981	1	KIT	WITH BOSS, PIN CHANGE OVER, BOOM TO DIPPERSTICK (USED WHEN AU42843 BOOM WITHOUT BOSS HAS BEEN INSTALLED)
22	19H1868	1	CAP SCREW	1/2" X 3-3/4"
23	U12622	1	LOCK NUT	-
24	U15822	1	PIN	(ONE USED, WITH BUCKET CYLINDER) (TWO USED WITH CROWD CYLINDER)
25	U16295	1	HOOK	(C)
26	T43740	1	WEDGE	(SUB FOR U16970)
27	U11650	1	WASHER	-
28	U15845	2	PIN	-
29	AU42843	1	HOOK	WITHOUT BOSS, INCLUDES PARTS IDENTIFIED BY (A) (SUB AU44031) (SUB AU44031)
29	AU44031	1	BACKHOE BOOM	WITH BOSS, INCLUDES PARTS IDENTIFIED BY (C)
30	U46742	1	PIVOT	(C) UPPER
31	T35902	1	PIVOT	(A) (C) LOWER, (SUB FOR U15797)
