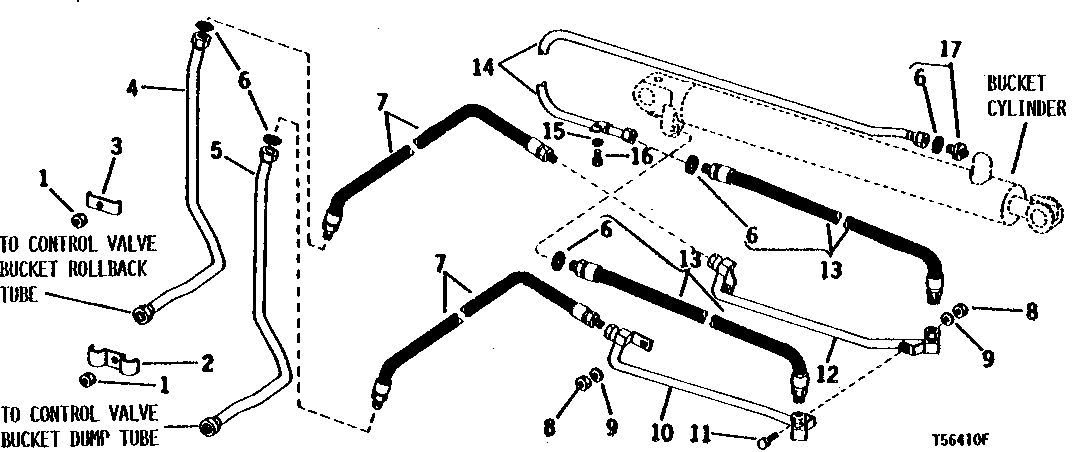

RIGHT-HAND OIL LINES (BUCKET CIRCUIT) [C09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U13184	2	Lock Nut	(SUB FOR T11234, THIS APPLICATION)
2	T32703	1	CLAMP	-
3	T32707	1	CLAMP	-
4	AT32027	1	OIL LINE	BUCKET ROLLBACK
5	AT32026	1	OIL LINE	BUCKET DUMP
6	R26906	5	O-Ring	-
7	AT32030	2	HYDRAULIC HOSE - FABRICATE	641 MM (1/2" X 25-1/4" LONG)
8	K40003	2	Lock Nut	(SUB FOR R41564)
9	24M7096	2	Washer	0.413" X 0.709" X 0.063"
10	AT32054	1	OIL LINE	DUMP
11	19H3239	1	Cap Screw	3/8" X 1-1/4"
12	AT32053	1	OIL LINE	ROLLBACK
13	AT32055	2	HYDRAULIC HOSE - FABRICATE	699 MM (1/2" X 27-1/2" LONG)
14	AT32048	1	OIL LINE	-
15	12H304	1	Lock Washer	3/8"
16	19H2021	1	Cap Screw	3/8" X 5/8"
17	AU13904	1	ADAPTER FITTING	-

RIGHT-HAND OIL LINES (BUCKET CIRCUIT) [C09]

Нет текстового описания
