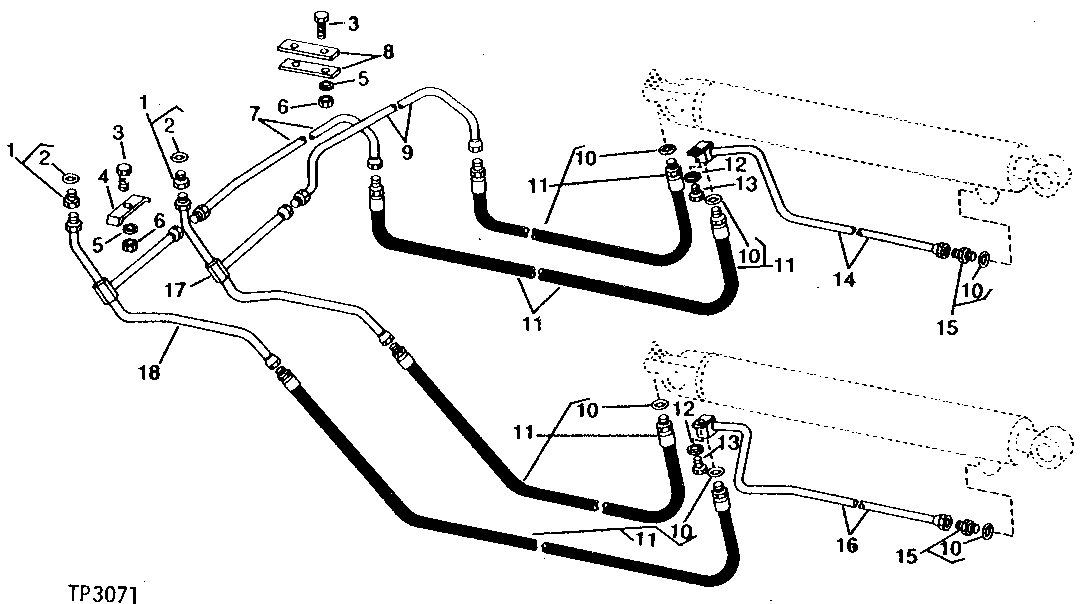

OIL LINES AND FITTINGS (BOOM CIRCUIT) [C06]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU11654	2	FITTING	3/4" X 1-1/16"
2	U12547	2	O-Ring	-
3	19H1765	3	Cap Screw	3/8" X 1-3/4"
4	U16862	1	CLAMP	-
5	24H1305	3	Washer	13/32" X 13/16" X 0.065"
6	T11234	3	Lock Nut	-
7	AT32141	1	OIL LINE	BOOM DROP (CROSSOVER)
8	U17145	2	STRAP	-
9	AT32142	1	OIL LINE	BOOM RAISE (CROSSOVER)
10	R26906	6	O-Ring	-
11	AT32030	4	HYDRAULIC HOSE - FABRICATE	641.35 MM (1/2" X 25-1/4" LONG)
12	12H303	2	Lock Washer	5/16"
13	19H1813	2	CAP SCREW	5/16" X 5/8"
14	AT32050	1	OIL LINE	BOOM CYLINDER, L.H.
15	AU13904	2	ADAPTER FITTING	-
16	AT32049	1	TUBE	BOOM CYLINDER, R.H.
17	AT32140	1	OIL LINE	BOOM RAISE
18	AT32139	1	OIL LINE	BOOM DROP

OIL LINES AND FITTINGS (BOOM CIRCUIT) [C06]
