Открытый узел

7701 BOOM [B13]

7701 BOOM [B13]

7701 BOOM [B13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

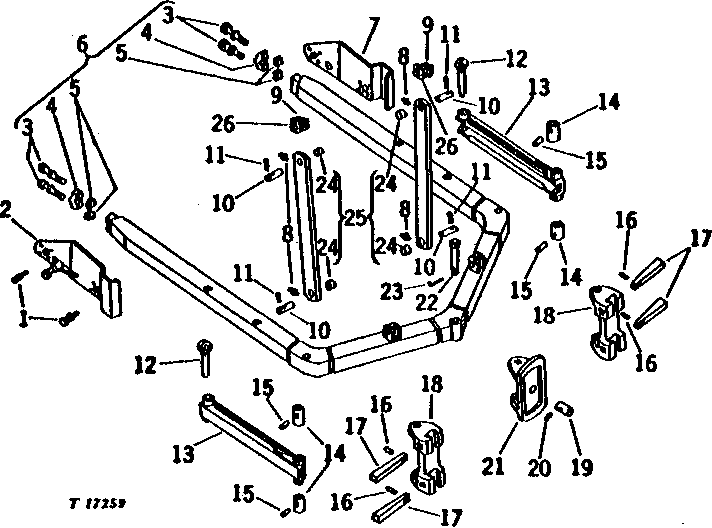

7701 BOOM [B13]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H236	16	Lock Washer	3/4"
1	19H2717	16	Cap Screw	3/4" X 1-3/4"
2	-	1	Part 3	R.H. (AU14548 NO LONGER AVAILABLE)
3	19H1707	4	CAP SCREW	3/4" X 2-3/4"
3	12H236	4	Lock Washer	3/4"
4	U10083	2	CAP	-
5	U10118	16	STRAP	-
6	-	1	Part 8	(BU11021 NO LONGER AVAILABLE)
7	-	1	Part 9	L.H. (AU14549 NO LONGER AVAILABLE)
8	JD7759	4	Lubrication Fitting	-
9	-	2	Part 11	INNER (AU12481 NO LONGER AVAILABLE)
10	U10071	1	PIN FASTENER	-
11	11M7101	4	Cotter Pin	8 X 80 MM
12	U10415	2	PIN FASTENER	-
13	AU12913	2	ARM	-
14	U15157	4	PIN FASTENER	-
15	34H356	4	Spring Pin	3/8" X 2-1/4"
16	25H603	4	GROOVE PIN	3/8" X 1-1/2"
17	T43741	4	WEDGE	(SUB FOR U15155)
18	U15553	2	LOCK	-
19	U15154	1	PIN FASTENER	-
20	34H338	1	SPRING PIN	5/16" X 2-3/4"
21	U15153	1	PIVOT	-
22	AU11501	1	PIN FASTENER	-
23	11M7073	1	Cotter Pin	8 X 63 MM
24	U10294	4	BUSHING	-
25	-	2	Part 27	(AU12480 NO LONGER AVAILABLE)
26	-	2	Part 28	OUTER
