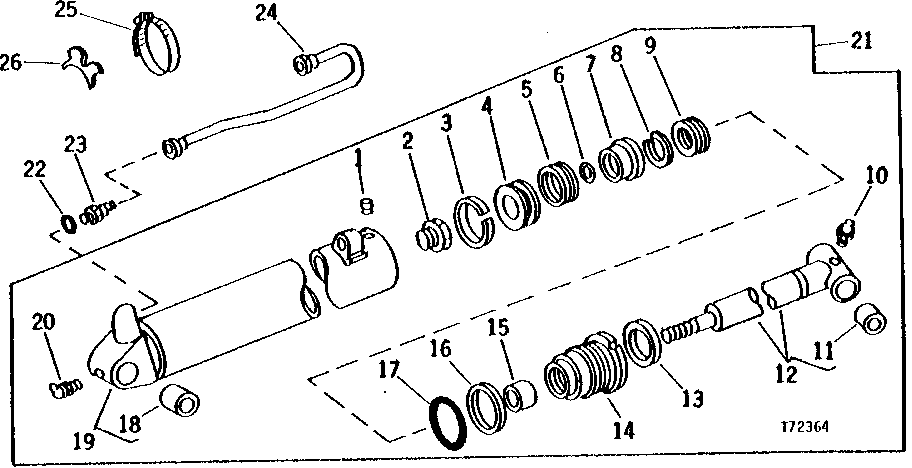

REPLACEMENT BACKHOE BUCKET CYLINDER [02F09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	22H842	1	SET SCREW	1/4" X 5/16"
2	L2235CU	1	LOCK NUT	-
3	U17217	1	WEAR RING	(A)
4	T36039	1	PISTON	-
5	T38193	1	PACKING	(A) (SUB FOR R72827)
6	R29463	1	O-Ring	(A)
7	U17219	1	PISTON	-
8	W11229	1	RING	-
9	R76790	1	PACKING	(A) (SUB FOR T35851)
10	JD7759	1	Lubrication Fitting	1/8" STRAIGHT
11	T25898	1	BUSHING	-
12	AT32777	1	HYDRAULIC CYLINDER ROD	-
13	U11022	1	SEAL	(A)
14	R80919	1	GUIDE	(SUB FOR T57006)
15	U41822	1	WEAR RING	(A)
16	R79101	1	Back-Up Ring	(A) (SUB FOR T42045, THIS APPLICATION)
17	F1430R	1	O-Ring	(A)
18	U10666	2	BUSHING	-
19	AR90637	1	HYDRAULIC CYLINDER BARREL	-
20	JD7763	1	Lubrication Fitting	1/4" 45°
21	AR90635	1	CYLINDER	-
22	R26906	1	O-Ring	(A)
23	R27270	1	Fitting	-
24	AT63290	1	LINE	-
25	AC15595	1	Clamp	(SUB FOR AT63291)
26	T66715	1	SPACER	-
..	AT36833	1	KIT	-
