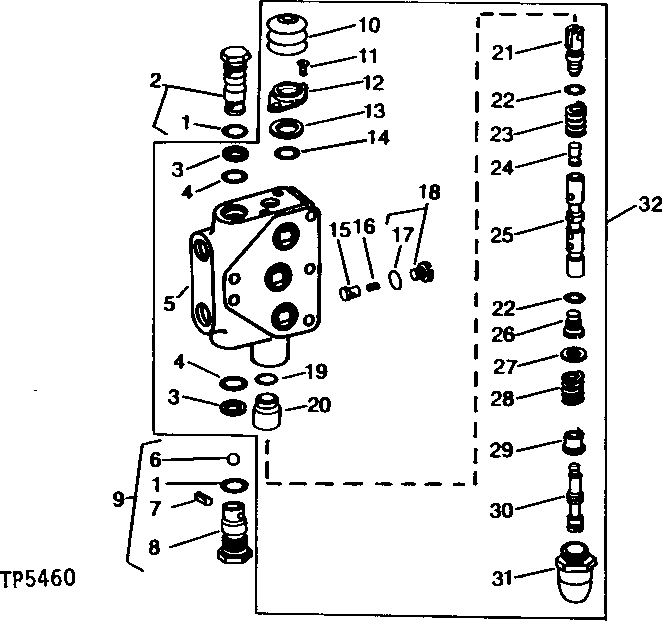

BOOM SECTION OF LOADER CONTROL VALVE [02D13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	32240	2	O-Ring	(A)
2	U11427	2	PLUG	-
3	U40727	2	BACK-UP RING	(A)
4	P47908	2	O-Ring	(A)
5	-	1	Part 5	(SUB AT29938)
6	U11498	1	BALL	-
7	34H264	1	Spring Pin	5/32" X 7/8"
8	U11499	1	PLUG	(SUB AU10997)
9	AU10997	1	CHECK VALVE	-
10	U42834	1	BOOT	-
11	21H1352	2	Screw	1/4" X 3/8"
12	U42827	1	RETAINER	-
13	U42835	1	WASHER	-
14	T57246	1	O-RING	(A) (SUB FOR T30946, THIS APPLICATION)
15	U41172	1	PLUNGER	-
16	N85304	1	SPRING	-
17	R394R	1	O-Ring	(A)
18	AN85149	1	FITTING	-
19	T13119	1	O-Ring	(A) (SUB FOR T57245)
20	U41169	1	BUSHING	-
21	T30948	1	PLUG	-
22	P46051	2	O-Ring	(A)
23	U41170	1	SPRING	-
24	U41168	1	CHECK VALVE	-
25	-	1	Part 25	(SUB AT29938)
26	U41162	1	PLUG	-
27	H26239	1	Washer	-
28	T30941	1	SPRING	-
29	H26238	1	GUIDE	-
30	T30940	1	SET SCREW	-
31	AT29940	1	CAP	-
32	AT29938	1	SPOOL VALVE	-
..	AT29941	1	SEAL KIT	SEAL REPAIR

BOOM SECTION OF LOADER CONTROL VALVE [02D13]
