Открытый узел

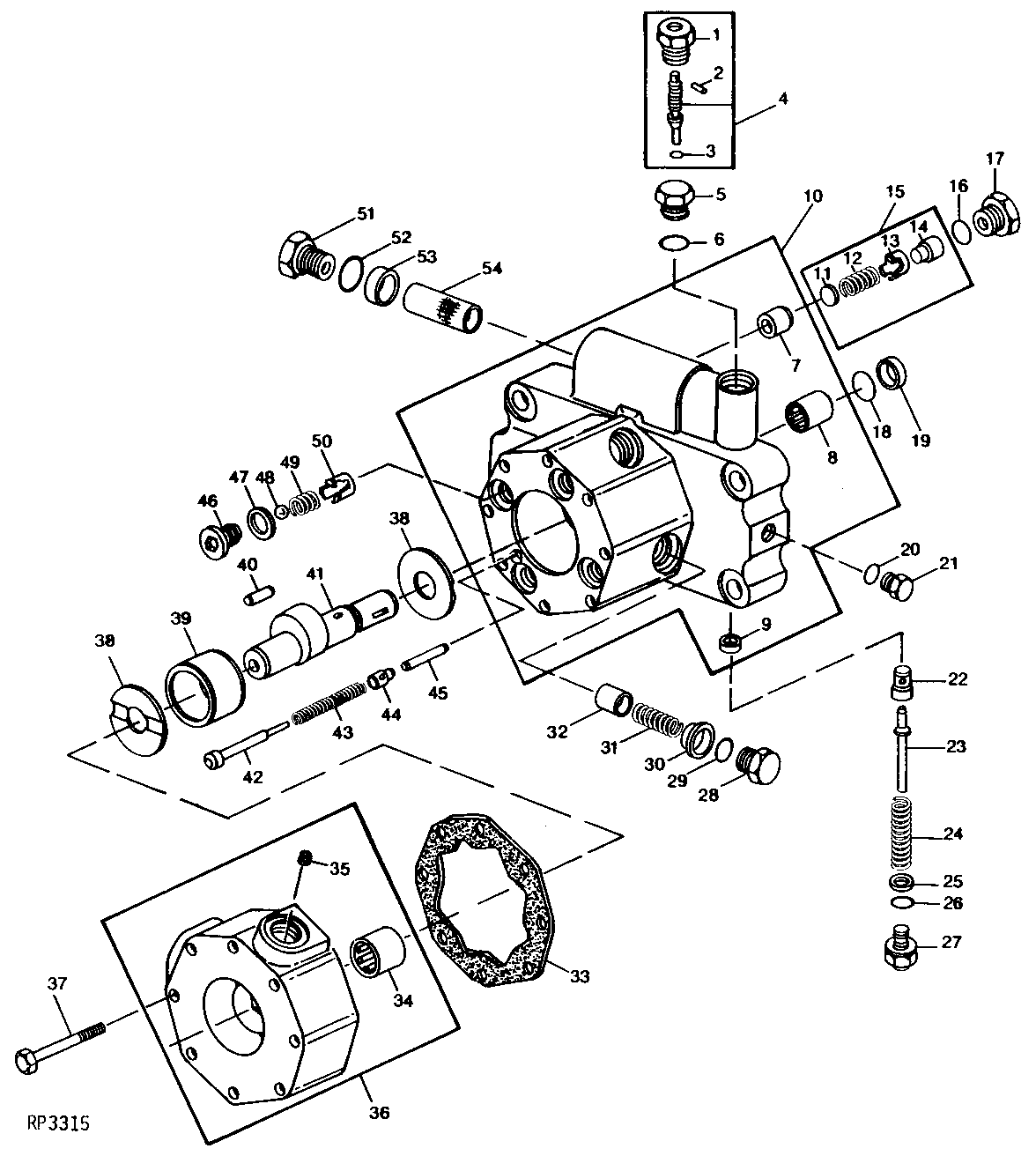

HYDRAULIC PUMP 11 CM3 (0.69 IN.3) (REPLACEMENT PUMP FOR MANUAL STEERING) [01H12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R38053	1	DRAIN PLUG	-
2	34H254	1	Spring Pin	1/8" X 1-1/2"
3	R30903	1	O-Ring	-
4	AR38225	1	Hydraulic Pump	(MANUAL DESTROKE)(OPTIONAL)
5	R39112	1	Fitting	(USE WITHOUT MANUAL DESTROKE)
6	R26375	1	O-Ring	-
7	R39067	4	VALVE SEAT	-
8	JD9858	1	NEEDLE BEARING	-
9	R72936	1	VALVE SEAT INSERT	(SUB FOR R69302)
10	AR89076	1	HOUSING	(MARKED R68386)
11	R49297	4	DISK	-
12	R39228	4	SPRING	-
13	R48738	4	GUIDE	-
14	R72886	4	STOP	(SUB FOR R49298)
15	RE23382	4	Valve	(OUTLET) (SUB FOR AR52785 OR AR96613)
16	R26375	8	O-Ring	-
17	R39112	8	Fitting	-
18	R63605	1	O-RING	-
19	AR39052	1	SEAL	-
20	R26286	1	O-Ring	-
21	R27094	1	Drain Plug	-
22	R68384	1	CONTROL VALVE	-
23	R68383	1	GUIDE	(SUB R76167 AND AR103040)
23	R76167	1	GUIDE	-
24	R39240	1	SPRING	-
25	24M7096	1	Washer	0.413" X 0.709" X 0.063"
26	R26906	1	O-Ring	-
27	AR89073	1	ADJUSTER	(SUB AR103040 AND R76167)
27	AR103040	1	SCREW	-
28	R39112	4	Fitting	-
29	R26375	4	O-Ring	-
30	AR101238	1	SHIELD	(SET OF 8)
31	AR39041	1	SPRING	(SET OF 8) (4 USED)
32	R63022	4	PISTON	(ALSO ORDER R63629)
33	R59234	1	GASKET	-
34	JD9858	1	NEEDLE BEARING	-
35	R39321	1	ORIFICE	-
36	AR90453	1	COVER	(MARKED R39318, R68380 OR R81065)
37	19H2732	8	Cap Screw	3/8" X 2-3/4"
38	R66164	2	THRUST WASHER	-
39	R63629	1	BEARING RACE	(ALSO ORDER (4) R63022)
40	R39073	33	NEEDLE ROLLER	-
41	R39319	1	SHAFT	-
42	R39181	1	GUIDE	-
43	R68390	1	SPRING	-
44	R39180	1	VALVE	-
45	R39179	1	NEEDLE ROLLER	-
46	R68553	4	VALVE SEAT INSERT	-
47	R26375	4	O-Ring	-
48	D2361R	4	Ball	-
49	R39078	4	Spring	-
50	R39076	4	Guide	-
51	R39112	1	Fitting	-
52	R26375	1	O-Ring	-
53	R68382	2	PACKING	-
54	R68381	1	FILTER	-
..	AR89063	1	HYDRAULIC PUMP	(SUB AR103034) (SUB FOR AR39167)
..	AR103034	1	HYDRAULIC PUMP	(SUB FOR AR39167 OR AR89063)

HYDRAULIC PUMP 11 CM3 (0.69 IN.3) (REPLACEMENT PUMP FOR MANUAL STEERING) [01H12]
