Открытый узел

QUIK-TATCH MOUNTING BRACKETS [A07]

QUIK-TATCH MOUNTING BRACKETS [A07]

QUIK-TATCH MOUNTING BRACKETS [A07]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

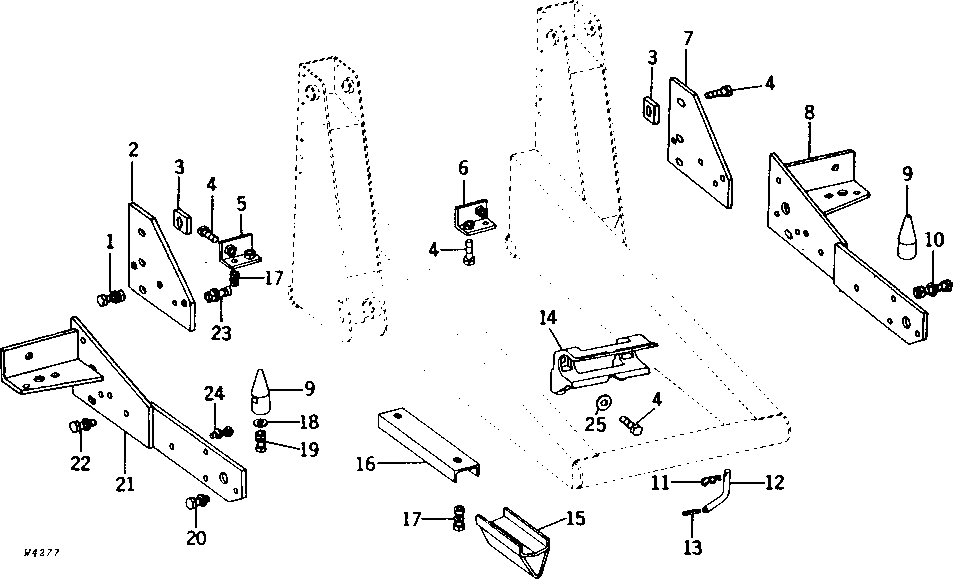

QUIK-TATCH MOUNTING BRACKETS [A07]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19H2599	1	Cap Screw	HS, SAE 8, 5/8" X 2-1/2"
1	19H1734	1	Cap Screw	5/8" X 2"
2	-	1	Part 3	( C19225 - NO LONGER AVAILABLE)
3	C17051	2	Strap	-
4	19H2431	4	CAP SCREW	HS, SAE 8, 3/4" X 2-1/4"
5	AC15592	1	NUT	-
6	AC15593	1	NUT	-
7	-	1	Part 8	( C19226 - NO LONGER AVAILABLE)
8	AC15607	1	BRACKET	-
9	C19238	2	GUIDE	-
10	19H3168	4	Cap Screw	HS, SAE 8, 5/8" X 3-3/4"
10	12H294	4	Lock Washer	5/8"
10	14H1039	4	Nut	5/8"
11	A3581R	1	Spring Locking Pin	-
12	C19237	1	PIN FASTENER	-
13	25H802	1	GROOVE PIN	5/16" X 2"
14	C20050	1	BRACKET	-
15	-	2	Part 18	( AC15790 - NO LONGER AVAILABLE)
16	-	1	Part 19	(USED WITH AC15790) ( C20025 NO LONGER AVAILABLE)
17	19H1895	1	CAP SCREW	HS, SAE 8, 1/2" X 3/4"
18	24H1211	2	Washer	9/16" X 1-3/8" X 0.105"
19	19H1805	2	CAP SCREW	HS, SAE 8, 1/2" X 2-1/4"
19	14H1040	2	Nut	1/2", (SUB FOR 14H809)
20	19H1847	2	Cap Screw	HS, SAE 8, 5/8" X 2-1/2"
20	12H294	2	Lock Washer	5/8"
21	AC15606	1	BRACKET	-
22	19H1708	2	CAP SCREW	HS, SAE 8, 5/8" X 1-3/4"
22	12H294	2	Lock Washer	5/8"
23	10H1040	6	Bolt	5/8" X 2", (SUB FOR 09H1587, THIS APPLICATION)
23	12H294	6	Lock Washer	5/8"
23	14H1039	6	Nut	5/8"
24	03H1399	2	BOLT	HS, SAE 8, 5/8" X 1-3/4"
24	12H294	2	Lock Washer	5/8"
24	14H1039	2	Nut	5/8"
25	C15599	2	WASHER	-
