Открытый узел

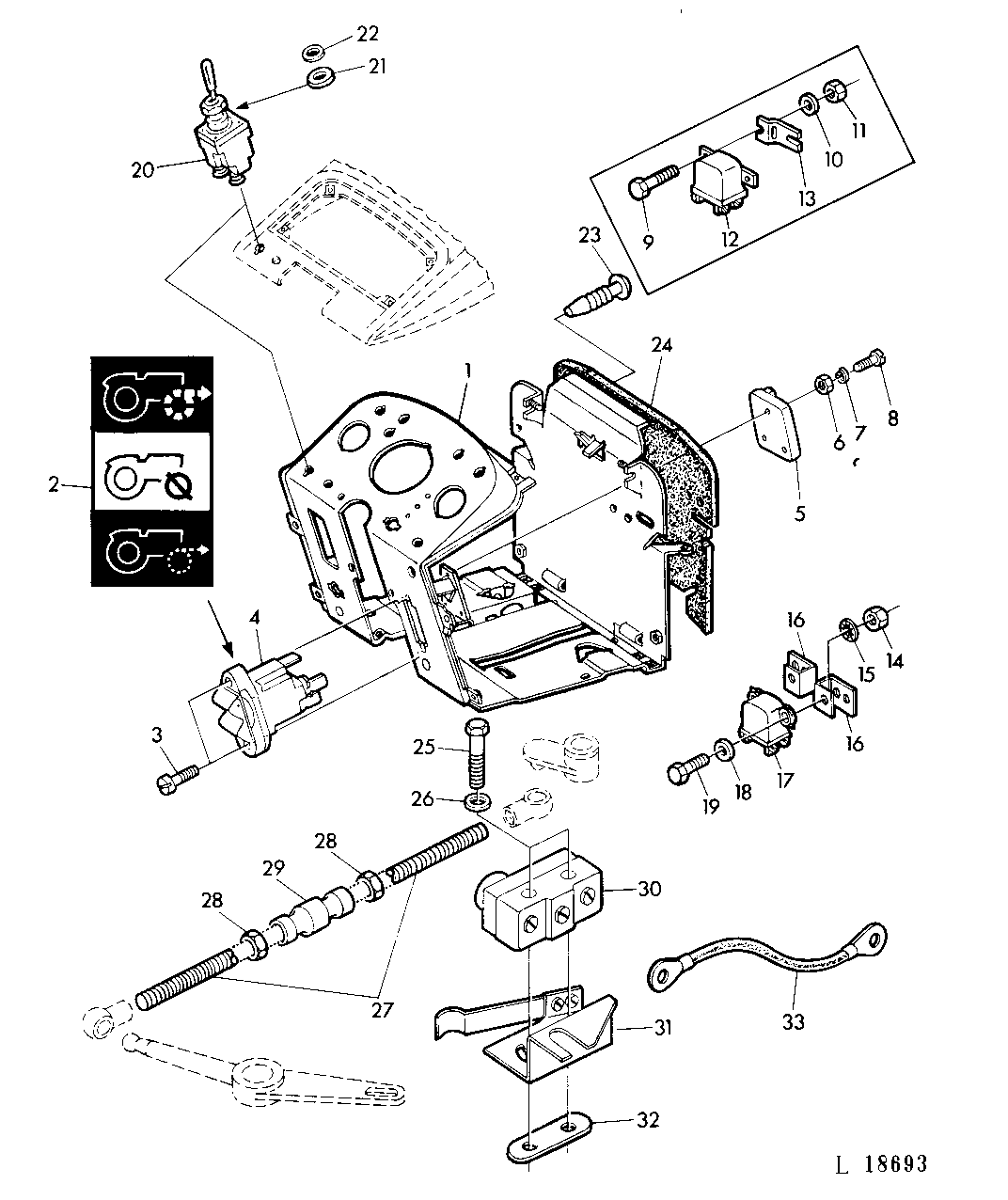

DASH - HFWD CONTROLS [A08]

DASH - HFWD CONTROLS [A08]

DASH - HFWD CONTROLS [A08]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

DASH - HFWD CONTROLS [A08]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL27547	1	COWL	(SUB FOR AL24576)
2	L35516	1	SIGN	(SUB FOR R54035)
3	R54388	1	Screw	-
4	AL26982	1	TOGGLE/ROCKER SWITCH	INCL KEY 2
5	AL24752	1	CONTROL	-
6	14M7021	3	NUT	5MM
7	12M7011	3	LOCK WASHER	5MM
8	21M7124	3	Screw	5X35MM
9	19M7372	2	Cap Screw	5X15MM
10	24M7027	2	Washer	5,3MM
11	14M7028	2	Nut	5MM
12	AL28344	1	RELAY	R.BOSCH-0332200009
13	L32765	1	RETAINER	(A)
14	14M7139	2	Nut	4MM
15	12M7084	2	Lock Washer	4,3MM
16	L34139	2	RETAINER	(A)
17	AL30663	1	RELAY	R.BOSCH-0332200020
18	24M7117	2	Washer	4,3MM
19	19M7752	2	Cap Screw	4X20MM
20	AL28337	1	SWITCH	-
21	L32759	1	WASHER	-
22	24H1325	1	Washer	15/32"X59/64"X.060"
23	L31208	8	Plug	-
24	L32790	1	BARRIER	-
25	19M7715	2	Cap Screw	(B) 4X30MM
26	24M7117	2	Washer	(B) 4,3MM
27	L35144	1	STUD	(B)
28	14M7203	2	NUT	(B) 8MM
29	L35143	1	SHAFT	(B)
30	AR62072	1	Switch	(B)
31	AL31669	1	BRACKET	(B)
32	L32801	1	Strap	(B)
33	AL31670	1	WIRING LEAD	(B)
