Head Module Box (Timbermatic Controller)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

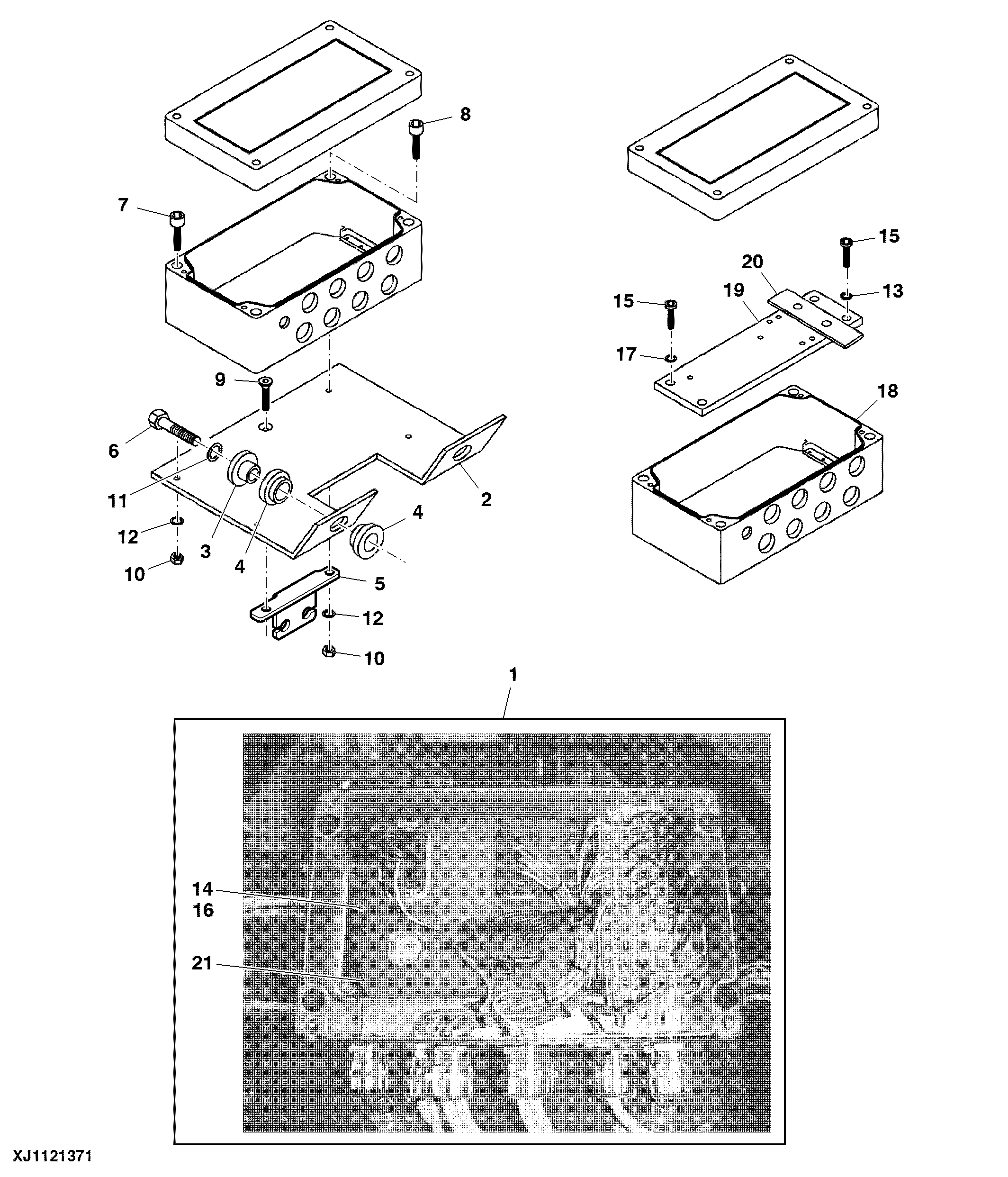

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	Head
2	F350037	1	Bracket	-
3	WA102417	2	Absorber	-
4	F350061	4	Absorber	-
5	F350147	1	Support	-
6	WA100210	2	Bolt	7/16" UNF X 1 1/2" (G8)
7	WA102221	3	Cap Screw	1/4" UNC X 1 1/2" S/CAP
8	WA102379	1	Bolt	1/4" UNC X 1 3/4" S/CAP
9	-	1	Part 9	1/4" UNC X 1 3/4"
10	F351022	5	Nut	1/4" UNC, NYLOC G8
11	WA102398	2	Washer	7/16", Disc Lock
12	WA101363	5	Washer	1/4", Hardened
13	WA101207	2	Washer	6 MM SS, Flat
14	WA101611	2	Bolt	M5 X 25 S/S S/CAP
15	WA101292	6	Cap Screw	M6 X 12 S/S B/HD CAP
16	WA102596	2	Washer	5 MM, Star
17	WA102633	4	Washer	6 MM, Internal Lock
18	WA110739	1	Box	SUB FOR <service-part>F350612</service-part>
19	WA100357	1	Plate	-
20	WA100060	1	Elec. Connector Terminal	0.14 M, MOUNTING RAIL
21	WA101572	1	Module	HEAD MODULE

Head Module Box (Timbermatic Controller)
