3/4 Main-saw Auto-tension Unit - Swing-arm Assembly

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA133465	1	Saw Unit	Swing-arm
1	WA127475	1	Arm	ORDER WA133465
2	F057429	1	Spring	-
3	F062033	1	Check Valve	-
4	F434971	1	Guide	-
5	F056024	1	Screw	-
6	F056021	1	Bushing	-
7	F056022	1	Pin Fastener	-
8	F056019	1	Spring	-
9	WA123599	1	Piston	-
10	F057430	1	Spring	-
11	WA114642	3	O-Ring	-
12	F056018	2	Piston	-
13	WA127476	1	Clamp	Bar Holder Assembly
14	WA129221	1	Plate	-
15	F056015	2	Screw	Bar Holder Small
16	WA129220	2	Dowel Pin	16 mm
17	WA129219	1	Stud	-
18	WA129218	1	Stud	Rear
19	WA129215	2	Nut	M20 X 2.5
20	WA129214	2	Washer	32 X 21 X 3
21	WA129217	1	Stud	-
22	WA129216	1	Stud	Front

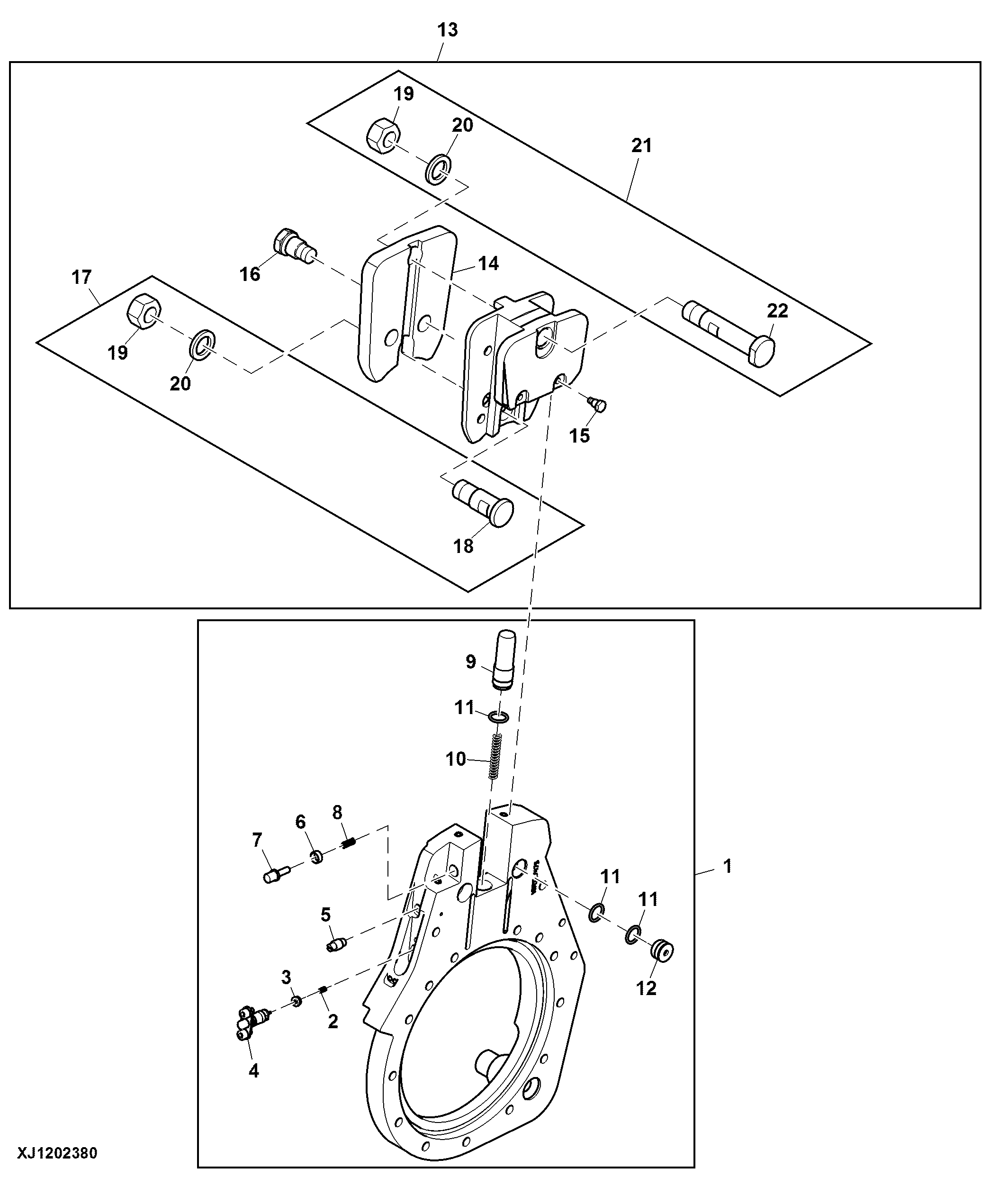

3/4 Main-saw Auto-tension Unit - Swing-arm Assembly
