Открытый узел

Upper Delimb Unit (000023 - 000040)

Upper Delimb Unit (000023 - 000040)

Upper Delimb Unit (000023 - 000040)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

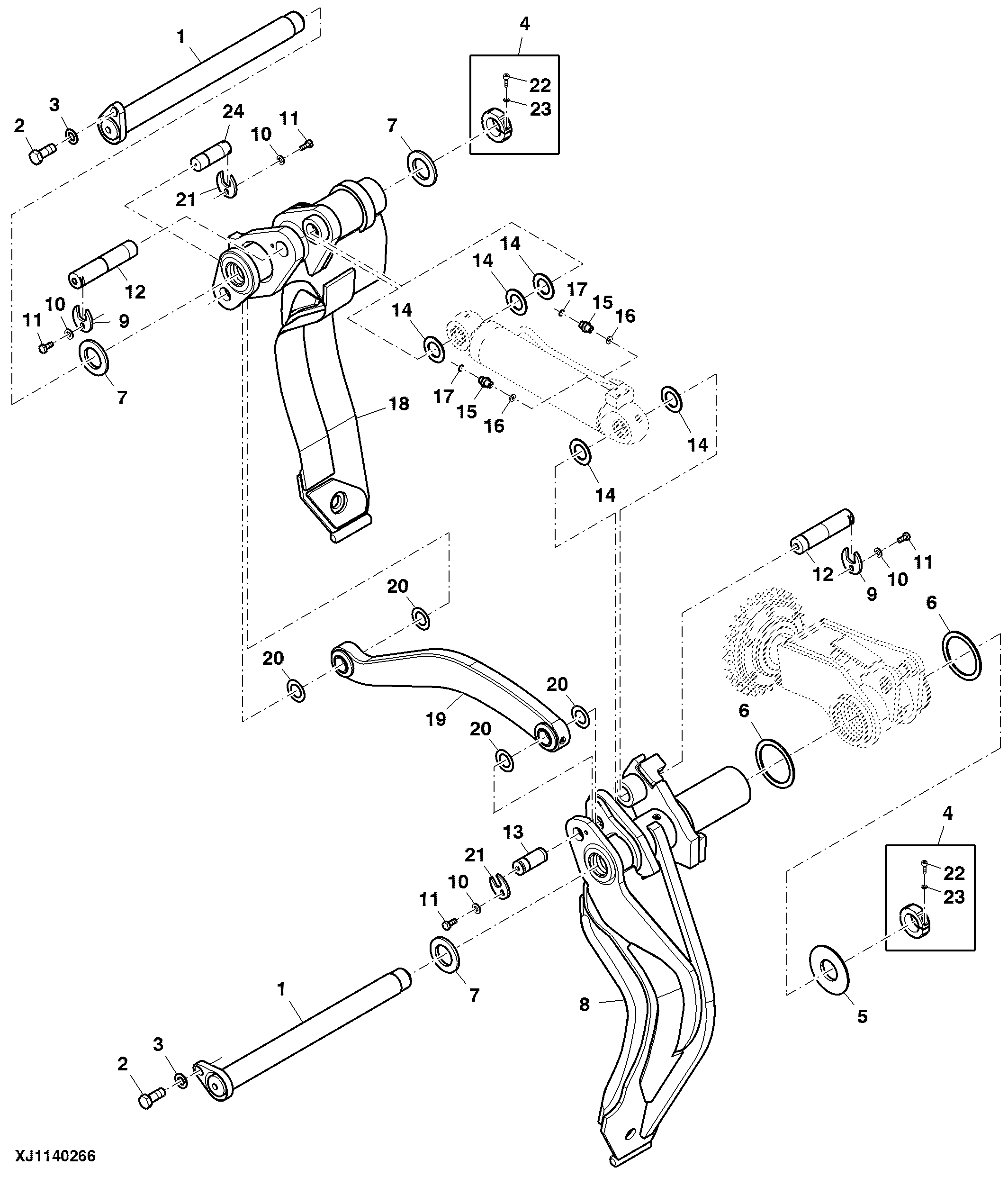

Upper Delimb Unit (000023 - 000040)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA120788	2	Pin	-
2	19M8137	2	Cap Screw	M20 X 50
3	WA102983	2	Washer	3/4", HARDENED STEEL
4	WA120785	2	Retainer	M56 X 3
5	WA120457	1	Spacer	60 X 125 X 10
6	WA120460	2	Washer	82 X 125 X 5
7	WA120010	3	Spacer	60 X 100 X 10
8	WA121940	1	Arm	LH
9	WA112443	2	Retainer	1 3/4", PINHEAD
10	WA100044	4	Washer	1/2", Hardened
11	WA100648	4	Bolt	M12 X 25 C10.9
12	WA122496	1	Pin	44.45 X 187 MM
13	WA122494	1	Pin Fastener	38.10 X 104 MM
14	F350419	5	Spacer	76 X 45 X 4.5
15	WA103290	2	Threaded Nipple	13/16" ORFS X 1/2" BSP
16	WA101547	2	Sealing Washer	1/2" Dowty (-08)
17	WA100674	2	O-Ring	731-014N90-ORFS ID 0.488" X W 0.07" (-08)
18	WA122404	1	Arm	RH
19	WA117709	1	Link	-
20	F350416	4	Washer	38 X 63 X 2
21	WA122218	2	Retainer	1 1/2", PINHEAD
22	19M8963	2	Screw	M10 X 35
23	WA102244	2	Lock Washer	3/8", Disc Lock
24	WA122785	1	Pin	38.1 X 127 MM
