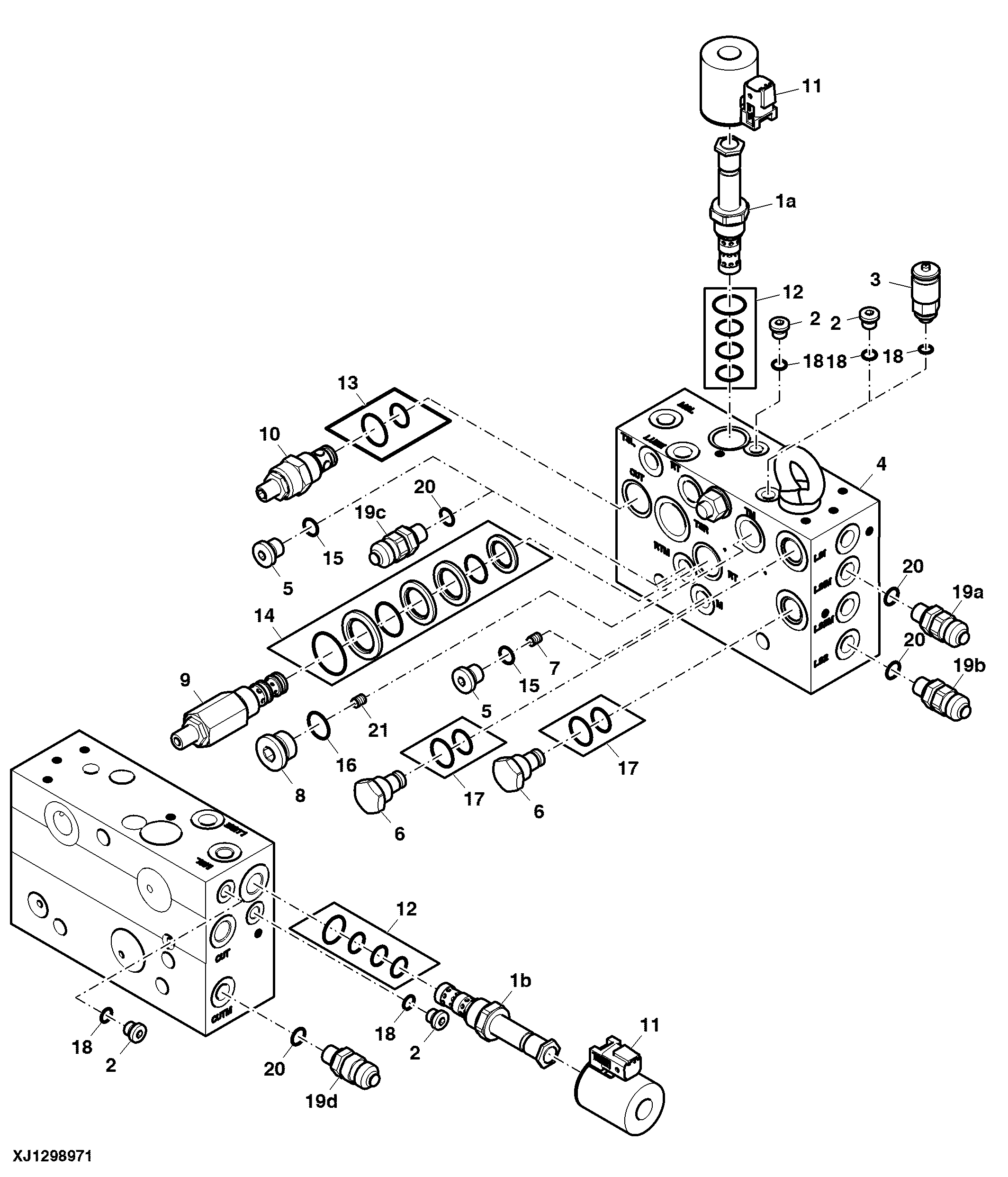

Top Saw Manifold ( - 000145)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA112528	2	Solenoid Valve	Valve (a) Top saw cylinder, (b) Top saw oiler control
2	WA115085	4	Plug	Includes seals
3	WA100951	1	Test Device	1/8" BSPT test point, Return to tank pressure (TM)
4	WA115109	1	Housing	Top Saw Manifold
5	WA115084	3	Plug	Includes seals
6	WA115082	2	Plug	Includes seals
7	WA115080	1	Orifice	6 mm, 0.404 Top saw
7	WA124136	1	Orifice	4.5 mm, 3/4 Top Saw
8	WA115083	1	Plug	Includes seals
9	WA115104	1	Valve	Top saw bar return pressure (RT)
10	WA112553	1	Valve	Top saw cut pressure (CUT)
11	WA115105	2	Solenoid Valve Coil	-
12	AT252848	2	Seal Kit	-
13	AT124681	1	Seal Kit	-
14	WA115088	1	Seal Kit	-
15	WA119458	3	Sealing Washer	1/4" DIN 3869
16	WA119460	1	Sealing Washer	1/2" DIN 3869
17	WA115087	2	Seal Kit	Y- Plug
18	WA119459	5	Sealing Washer	1/8" DIN 3869
19	WA101135	4	Fitting	1/4" BSPF test point, (a) Upper delimb knife soft clamp (LS1), (b) Feed roller arm soft clamp (LS2M), (c) Top saw return pressure (RTM), (d) Top saw bar out pressure (CUTM)
20	WA119458	4	Sealing Washer	1/4" DIN 3869
21	WA125624	1	Orifice	6 mm, 0.404 Top saw
21	WA124136	1	Orifice	4.5 mm, 3/4 Top Saw
