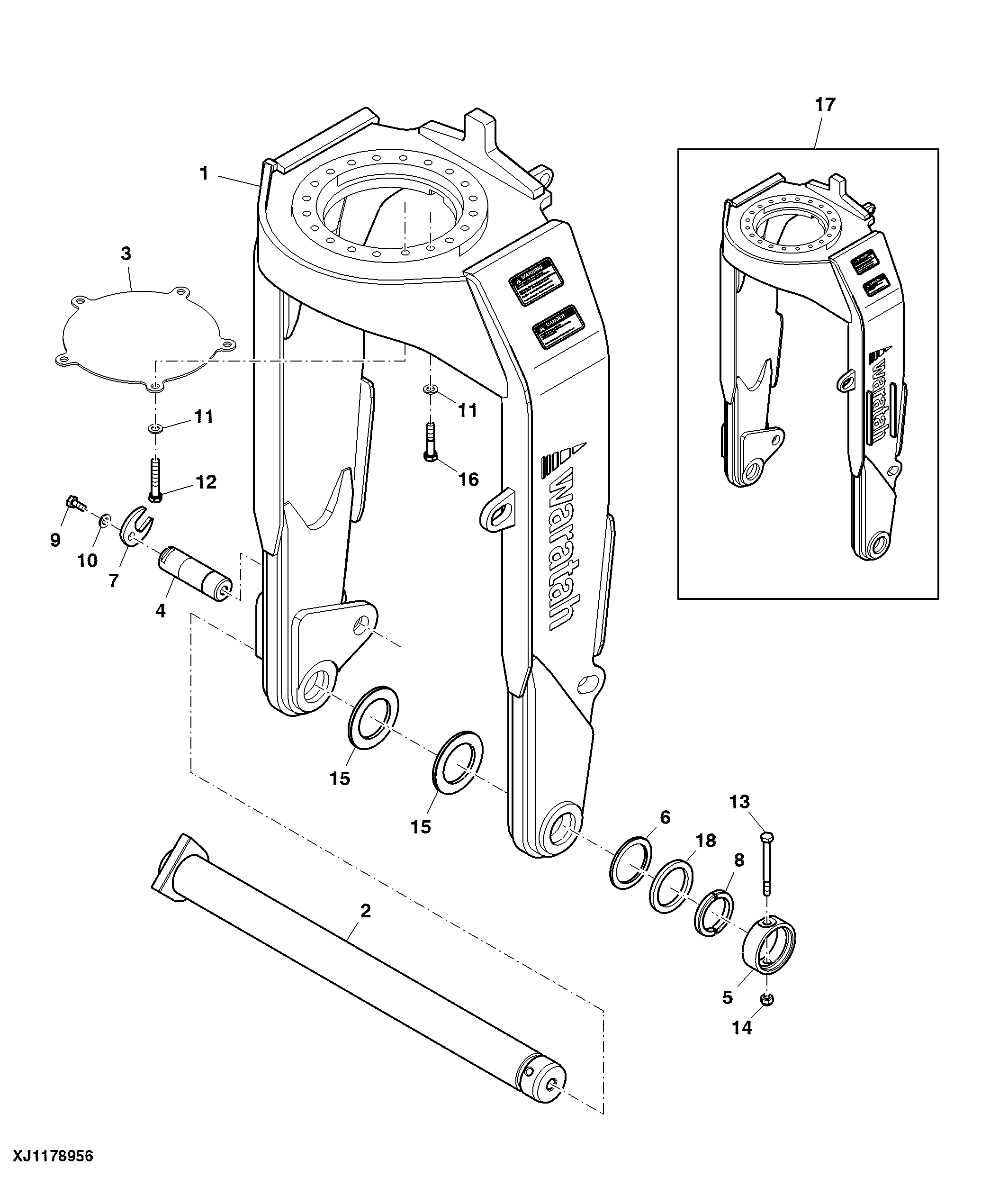

Tilt Frame

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA117594	1	Tilt Unit	Includes Stiffener Plates WA125881 and WA125882
2	WA120735	1	Pin	-
3	WA117591	1	Cover	-
4	WA120312	1	Pin	-
5	F350439	1	Locking Collar	-
6	WA118342	1	Washer	-
7	WA112443	1	Retainer	-
8	F350437	1	Lock Washer	Split Ring
9	WA100648	1	Bolt	M12 X 25
10	WA102555	1	Washer	1/2", Disc Lock
11	WA102580	20	Washer	5/8", Hardened
12	19H2968	5	Cap Screw	5/8" X 3-1/2"
13	F003499	1	Bolt	M12 X 120
14	WA103101	1	Nut	M12, Nyloc
15	WA118343	2	Washer	-
16	WA100993	15	Bolt	5/8 UNC-11 X 3" ANSI B18.2.1
16	19H2641	15	Cap Screw	5/8" X 3-1/4"
17	WA121027	1	Tilt Unit	Colour Marking Includes Stiffener Plates WA125881 and WA125882
18	F350422	1	Spacer	Optional
18	WA121494	1	Spacer	76.5 X 100 X 5, Optional
18	WA121495	1	Spacer	76.5 X 100 X 4, Optional
18	WA121496	1	Spacer	76.5 X 100 X 4.5, Optional
18	WA121497	1	Spacer	76.5 X 100 X 3.5, Optional
