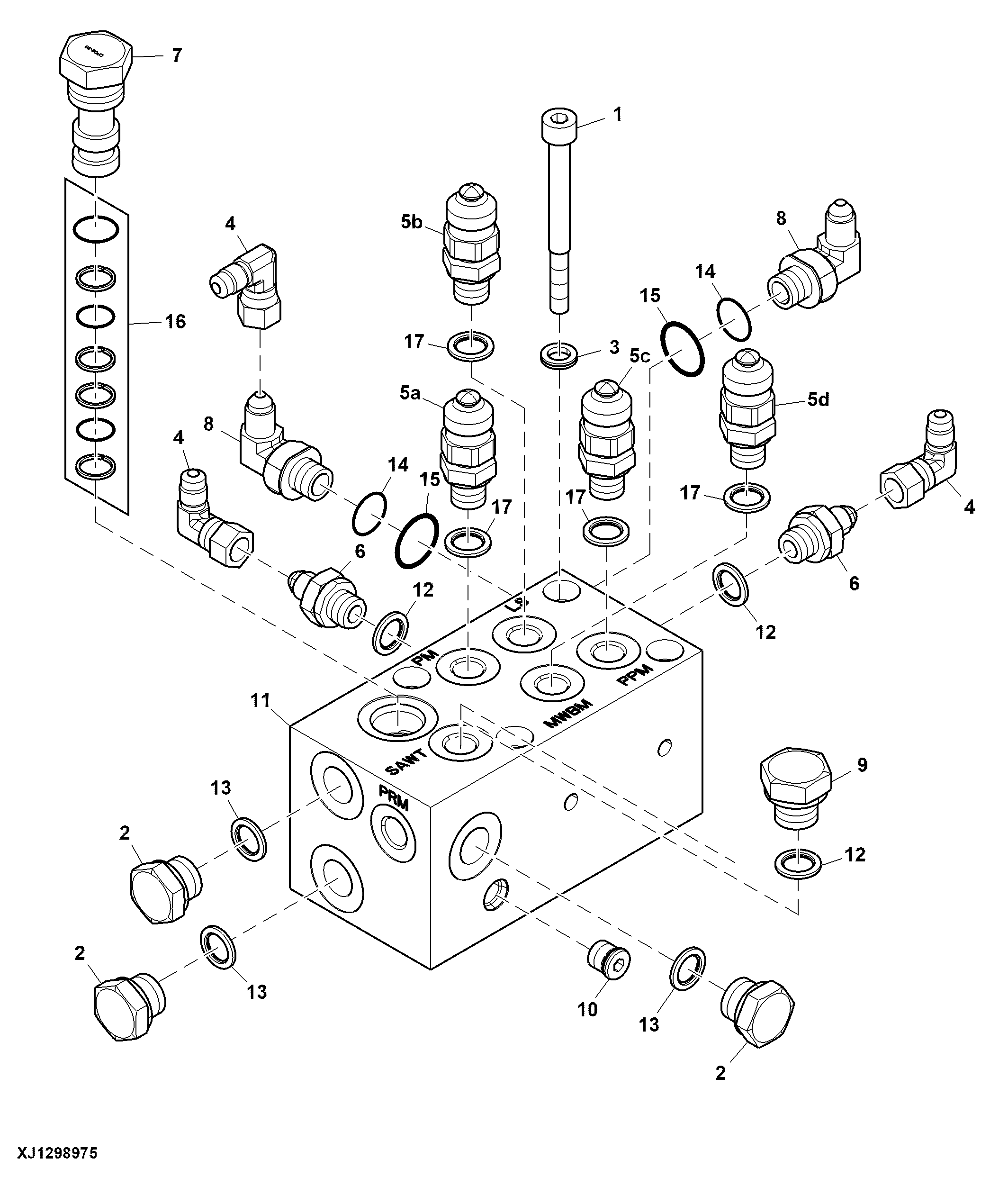

Remote Manifold Without Auto Tension and Load Sense ( - 000021)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F001623	4	Cap Screw	M8 X 40
2	F351076	3	Pipe Plug	3/8 BSPPM
3	WA100426	4	Lock Washer	5/16", Disc-lock
4	WA100477	3	Elbow Fitting	7/16" JIC - 7/16" JIC 90 degree
5	WA101135	4	Fitting	1/4" BSPF test point, (a) Main pump supply pressure (PM), (b) Load sense pressure (LS), (c) Pilot pressure (PPM), (d) Measuring arm down pressure (MWBM)
6	WA101361	2	Threaded Nipple	1/4" BSP - 7/16" JIC nipple
7	WA101447	1	Pipe Plug	-
8	WA102254	2	Elbow Fitting	7/16 JICM - 1/4 BSPPM
9	WA103188	1	Pipe Plug	1/4 BSPPM
10	WA113140	1	Plug	-
11	WA120006	1	Manifold	-
12	WA101140	3	Sealing Washer	1/4" Dowty (-04)
13	WA103517	3	Sealing Washer	3/8" Dowty (-06)
14	WA129372	2	Seal	O-ring, V-04, OD 11.1 X 2.4 mm
15	WA129361	2	Sealing Washer	1/4" retaining ring, OD 20.2 X 1.5 mm
16	WA110243	1	Seal Kit	-
17	WA119458	4	Sealing Washer	1/4" DIN 3869

Remote Manifold Without Auto Tension and Load Sense ( - 000021)
