Открытый узел

J1 Head plug, Wiring Loom, H-16

J1 Head plug, Wiring Loom, H-16

J1 Head plug, Wiring Loom, H-16

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

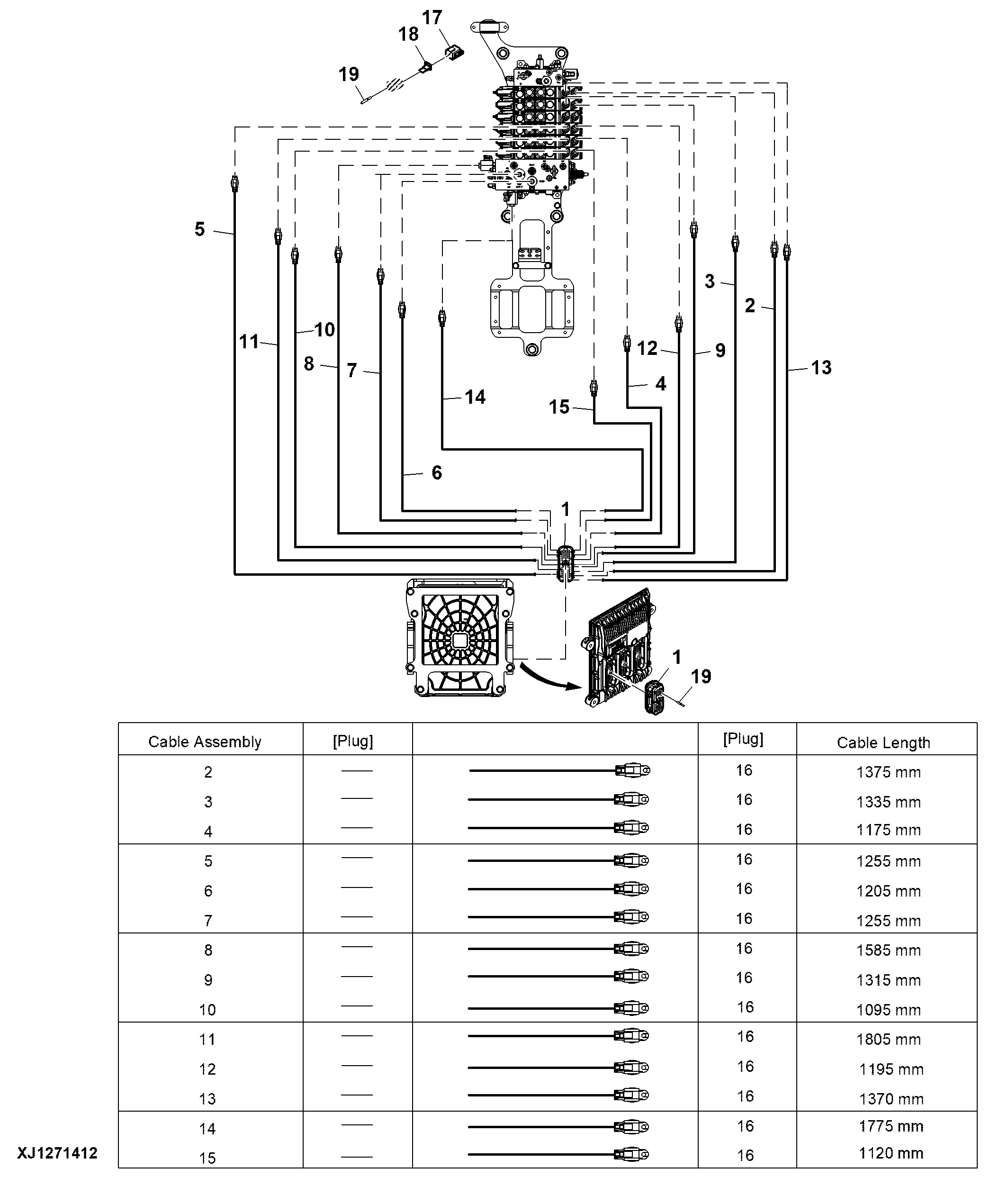

J1 Head plug, Wiring Loom, H-16

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE543733	1	Elec. Connector Accessory	J2 Head Plug
2	WA131878	1	Cable	Upper Delimbe Knife Open ( J1-Y75 )
3	WA131865	1	Cable	Feed Arm Open ( J1-Y71 )
4	WA131862	1	Cable	RH Motor Feed Reverse ( J1-Y91 )
5	WA131867	1	Cable	Top Saw Motor ( J1-Y85 )
6	WA131868	1	Cable	Saw Oiler ( J1-Y28 )
7	WA131859	1	Wiring Harness	Saw Pressure ( J1-Y26 )
8	WA131858	1	Cable	Main Saw Bar Out ( J1-Y25 )
9	WA131866	1	Wiring Harness	Feed Arm Close ( J1-Y72 )
10	WA131861	1	Cable	LH Motor Feed Forword ( J1-Y88 )
11	WA131863	1	Wiring Harness	RH Motor Feed Forword ( J1-Y89 )
12	WA131895	1	Cable	Main Saw Motor ( J1-Y84 )
13	WA131879	1	Wiring Harness	Upper Delimbe Knife Close ( J1-Y76 )
14	WA131864	1	Cable	Measuring Wheel ( J1-Y33 )
15	WA131860	1	Wiring Harness	LH Motor Feed Reverse ( J1-Y90 )
16	57M7534	14	Elec. Connector Housing	-
16	57M7620	1	Electrical Connector Assy	-
16	57M8263	2	Elec. Connector Terminal	-
17	57M7534	14	Elec. Connector Housing	-
18	57M7620	14	Electrical Connector Assy	-
19	57M8263	1	Elec. Connector Terminal	-
