Открытый узел

Inlet and Return Manifold

Inlet and Return Manifold

Inlet and Return Manifold

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Inlet and Return Manifold

Нет текстового описания

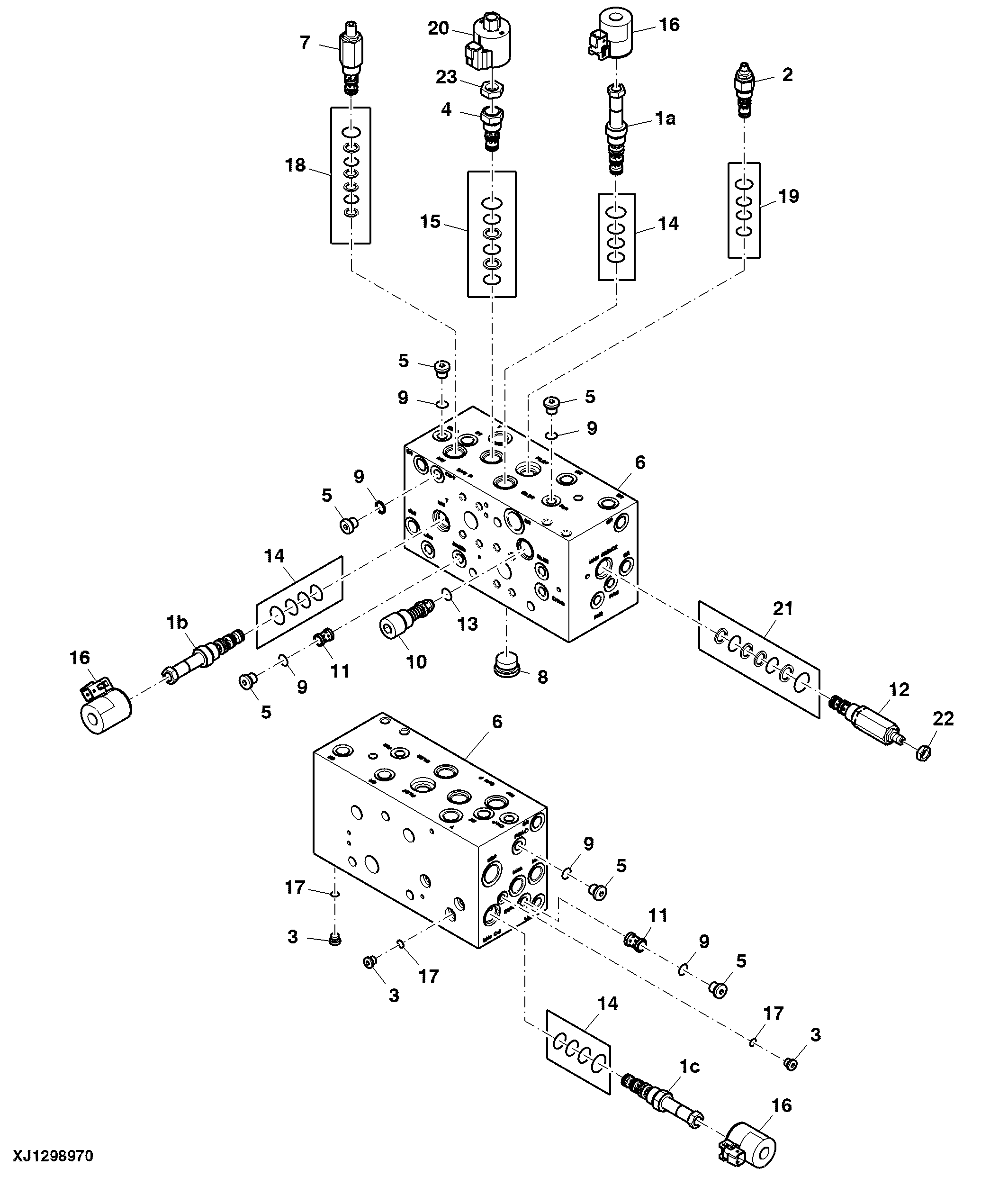

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA112528	3	Solenoid Valve	Valve, (a) Pulse oiler control (OILER), (b) Measuring wheel activation (MW), (c) Main saw bar cut/retract (SAW C/R)
2	WA115103	1	Valve	Pilot pressure reducer (PILOT)
3	WA102849	6	Plug	Includes seals
4	WA105882	1	Valve	Main saw bar pressure (SAW P)
5	WA103606	6	Plug	Includes seals
6	WA115110	1	Manifold	Inlet and return manifold
7	WA113310	1	Valve	Measuring wheel activation (MW)
8	WA103747	1	Pipe Plug	Includes seals
9	WA119458	6	Sealing Washer	1/4" DIN 3869
10	WA112533	1	Relief Valve	Main pressure relief valve
11	F433587	2	Flow Control Hyd. Valve	Shuttle
11	F034096	2	Seal Kit	-
12	WA118407	1	Hydraulic Pressure Valve	Main pressure reducer (MAIN REDUCE)
13	AT350215	1	O-Ring Kit	USE WITH <service-part>WA112533</service-part>
14	F435664	2	Seal Kit	USE WITH <service-part>WA112528</service-part>
15	AT196943	2	Seal Kit	-
16	WA112531	3	Solenoid Valve Coil	-
17	WA119459	6	Sealing Washer	1/8" DIN 3869
18	WA115088	1	Seal Kit	USE WITH <service-part>WA113310</service-part>
19	WA110243	1	Seal Kit	USE WITH <service-part>WA115103</service-part>
20	WA115105	1	Solenoid Valve Coil	-
21	WA120408	1	Seal Kit	USE WITH <service-part>WA118407</service-part>
22	WA134706	1	Nut	-
23	WA130375	1	Nut	-
