Hydraulic Assembly (Continuous Rotation) ( - 000019)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA116781	1	Fitting	12 ORB TO 1 1/16 JIC
2	WA116878	1	Manifold	Continuous Rotation
3	WA116882	2	Fitting	1 5/16" UN-O TO 1 7/16" ORFS
4	WA116883	2	Adapter	1 5/8" UN-O TO 1 5/8" JIC
5	WA116917	2	Adapter	1 1/16 JICM X 1 1/16 UNOM
6	WA117160	2	Plug	9/16"-18SAE, Zero Leak
7	F055044	1	Grommet	-
8	-	1	Part 8	7/16", Supplier Part X4HP5ON-S
9	WA102690	2	O-Ring	731-021N90-ORFS ID 0.926" (23.5 MM) X W 0.07" (1.78 MM) (-16)
10	WA102850	4	Sealing Washer	3/4" Dowty (-12)
11	WA102143	2	Sealing Washer	1" Dowty (-16)
12	-	2	Part 12	-
13	-	1	Part 13	-
14	WA102979	4	O-Ring	731-018N90-ORFS ID 0.739" (18.8 MM) X W 0.07" (1.78 MM)(-12)
15	-	2	Part 15	-
16	-	2	Part 16	-
17	WA121391	1	Electrical Equipment	-
18	WA121392	1	Electrical Equipment	-
19	WA102223	2	Bolt	-
20	WA103747	1	Pipe Plug	-
21	WA101677	1	Adapter	3/4 BSPPM X 1 1/16 JICM
22	WA121386	1	Fitting	3/4 BSPP X 1 1/16 JICF
23	WA103479	2	Washer	-
24	WA116917	1	Adapter	1 1/16 JICM X 1 1/16 UNOM
25	WA121366	1	Plug	5/16 UNO, Load Sense Option
26	WA121367	1	Adapter	9/16 UNO X 9/16 JIC, Load Sense Option
27	WA121368	1	Adapter	9/16 UNO X 9/16 JIC 40 Extension, Load Sense Option
28	WA121405	1	Bracket	-
29	WA101022	4	Bolt	-
30	WA102654	4	Lock Washer	-
31	WA121393	1	Plate	-
32	WA121390	1	Electrical Equipment	Junction Box Continuous Rotation

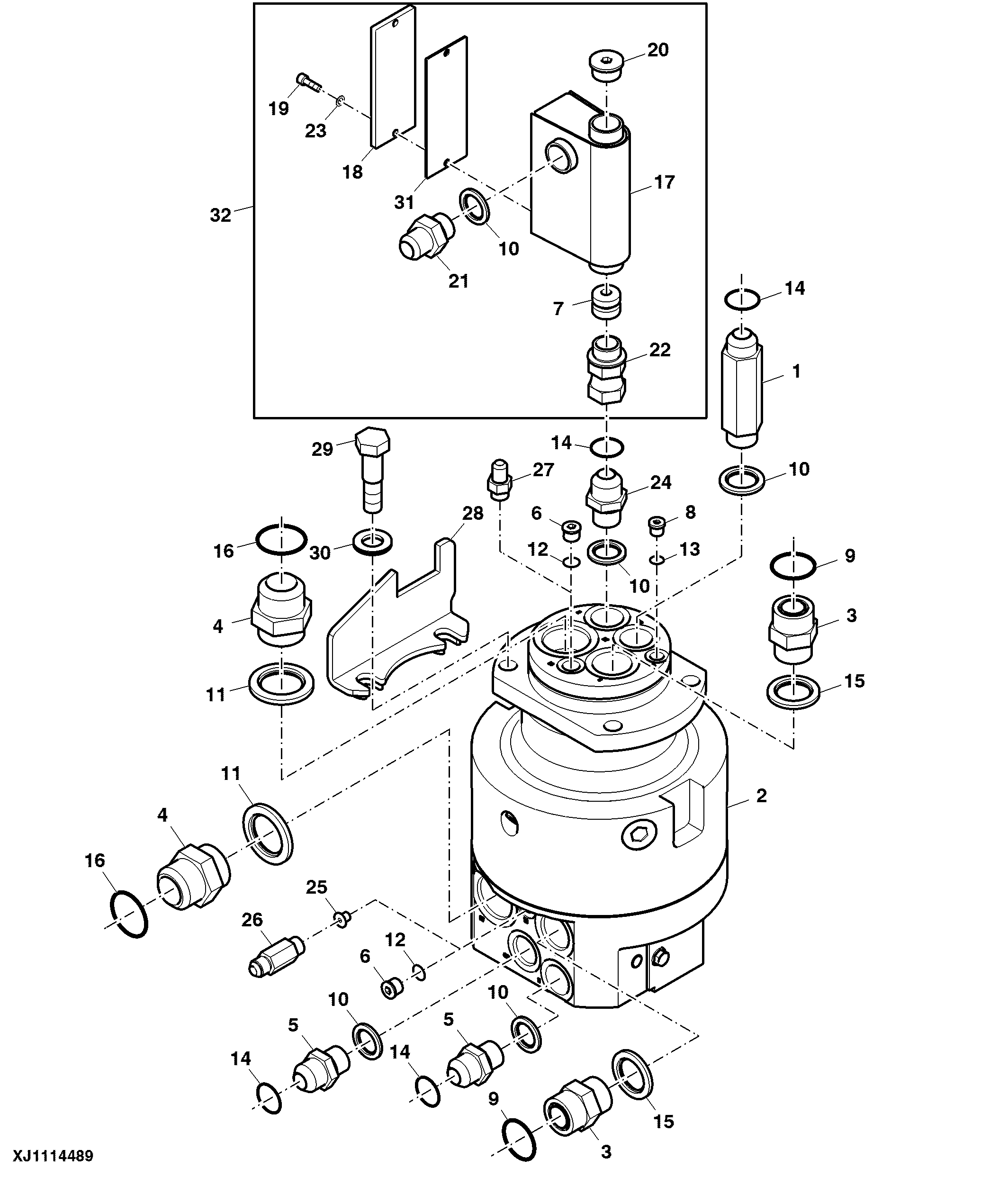

Hydraulic Assembly (Continuous Rotation) ( - 000019)
