Открытый узел

3/4 Top-saw

3/4 Top-saw

3/4 Top-saw

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

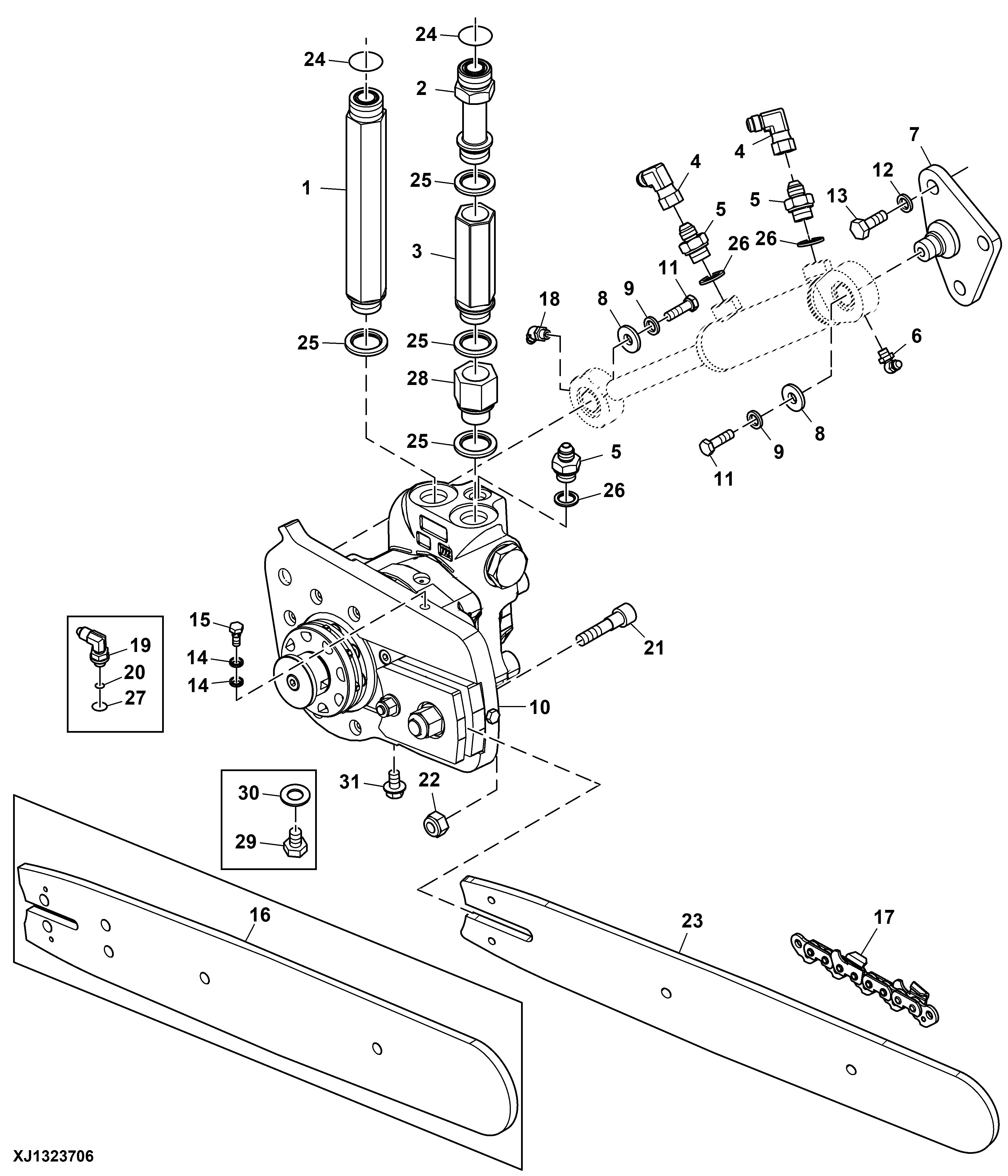

3/4 Top-saw

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA111280	1	Adapter Fitting	3/4" BSPP 1 3/16" ORFS
2	WA106105	1	Adapter Fitting	3/4" BSPP X 1 3/16" ORFS
3	WA116814	1	Flow Control Hyd. Valve	-
4	WA101141	2	Elbow Fitting	9/16" JIC X 9/16" JIC 90
5	WA103344	3	Adapter Fitting	3/8" BSPPM - 9/16" JICM
6	WA133048	1	Threaded Nipple	1/4" UNF 90°, Grease SUB FOR F66403
7	WA110787	1	Guard	Mounting
8	F350315	2	Washer	-
9	WA102244	2	Lock Washer	3/8", Disc-lock
10	-	1	Part 10	-
11	WA102540	2	Bolt	M10 X 30, 10.9
11	19M9422	2	Cap Screw	M10 X 35, M10 X 35, 12.9
12	WA102555	3	Washer	1/2", Disc-lock
13	19M3205	3	Cap Screw	M12 X 30
14	WA102097	2	Sealing Washer	-
15	F351059	1	Fitting	-
16	WA118008	1	Guide Bar	28"
17	F350668	1	Saw Chain	45 Links, 28" Bar
18	WA100184	1	Lubrication Fitting	1/4" UNF 45°, Grease
19	WA119344	1	Mounting Parts	7/16" JIC X 1/8" BSPPM
20	WA129370	1	Seal	O-Ring, V-02, OD 7.9 X 2.4 mm
21	19M8580	4	Screw	M12 X 50
21	19M8341	4	Screw	M12 X 45, Hex Socket Head
22	WA103101	4	Nut	M12
23	WA133491	1	Guide Bar	28"
24	WA102979	2	O-Ring	731-018N90-ORFS ID 0.739" X W 0.07" (-12)
25	WA102850	4	Sealing Washer	3/4" Dowty (-12)
26	WA103517	3	Sealing Washer	3/8" Dowty (-06)
27	WA129360	1	Sealing Washer	1/8" Retaining Ring, OD 17.2 X 1.4 mm
28	WA112971	1	Adapter Fitting	3/4" BSPPM X 3/4" BSPPF
29	F003539	1	SCREW	M12 X 1.75 X 15
30	WA100044	1	Washer	1/2", Hardened
31	19M7787	1	Screw	M12 X 20
