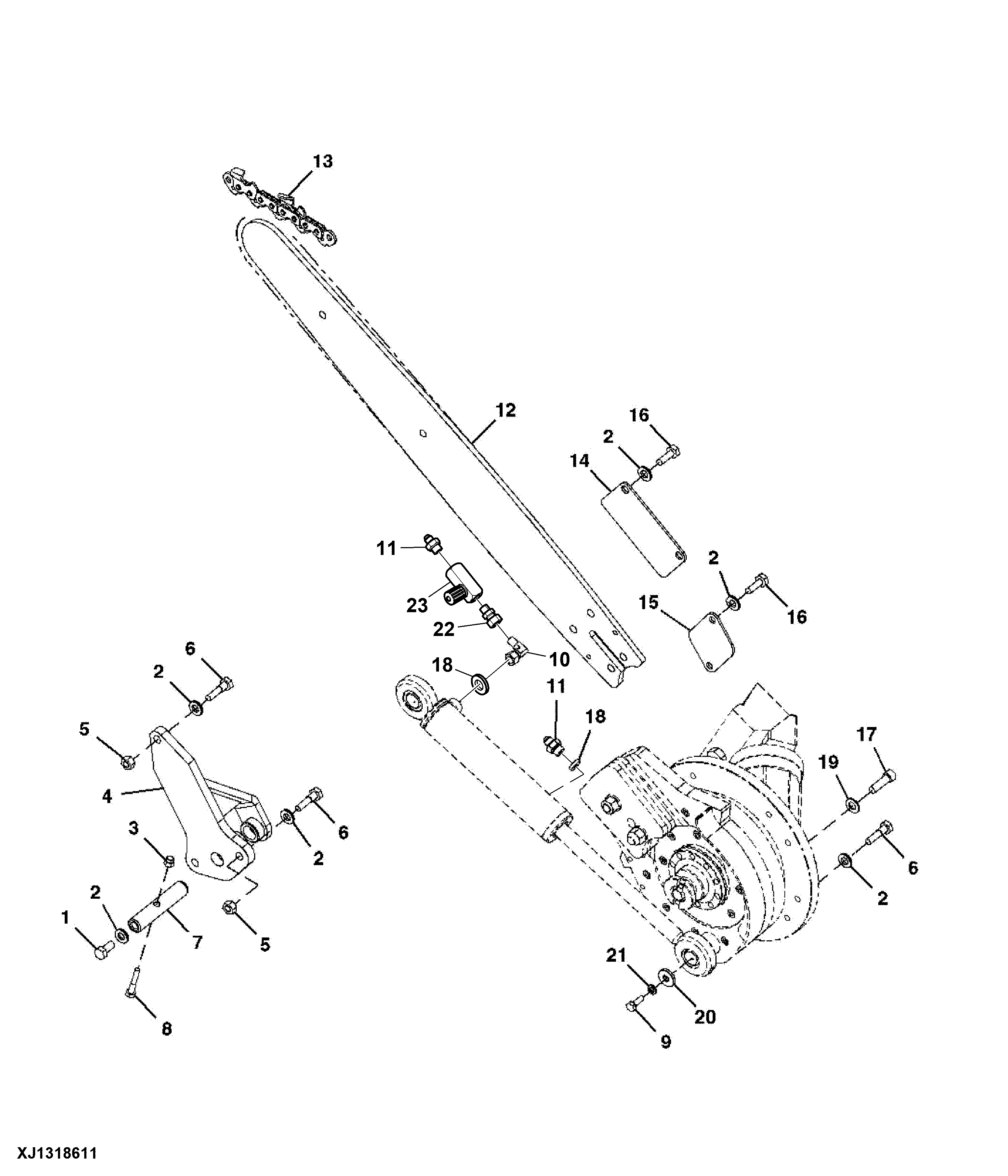

3/4 Main Saw Unit (Without Auto Tension)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA102811	1	Bolt	1/2" UNC X 1" G8
2	WA102555	16	Washer	1/2", Disc Lock
3	WA101038	3	Lock Nut	M8–8 A3A
4	WA110771	1	Assembly Line Parts	Mount
5	F003565	3	NUT	M12
6	WA100842	16	Bolt	M12 X 45 MM C10.9
7	F350443	1	Pin	1" X 128 MM
8	WA105122	1	Bolt	M8 X 50 C10.9
9	WA103474	1	Screw	3/8" UNC X 1" G8
10	WA101122	1	Elbow Fitting	3/8" BSP X 3/8" BSP 90
11	WA103344	2	Adapter Fitting	3/8 BSPPM - 9/16 JICM
12	F350673	1	Guide Bar	38"
13	WA103932	1	Saw Chain	60 Links, 38" Bar
14	WA110987	1	Cover	-
15	WA110986	1	Cover	-
16	WA100648	4	Bolt	M12 X 25 C10.9
17	19M9163	4	Screw	M12 X 40
18	WA103517	2	Sealing Washer	3/8" Dowty (-06)
19	WA100044	4	Washer	1/2", Hardened
20	F350282	1	Washer	13/32" X 1 1/4" X 5 MM
21	WA102244	1	Lock Washer	3/8", Disc Lock
22	WA100862	1	Adapter Fitting	3/8" BSPPM X 3/8" BSPPF
23	F351116	1	Valve	3/8" BSP, Throttle

3/4 Main Saw Unit (Without Auto Tension)
