Открытый узел

Upper Delimb Unit (Swept)

Upper Delimb Unit (Swept)

Upper Delimb Unit (Swept)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

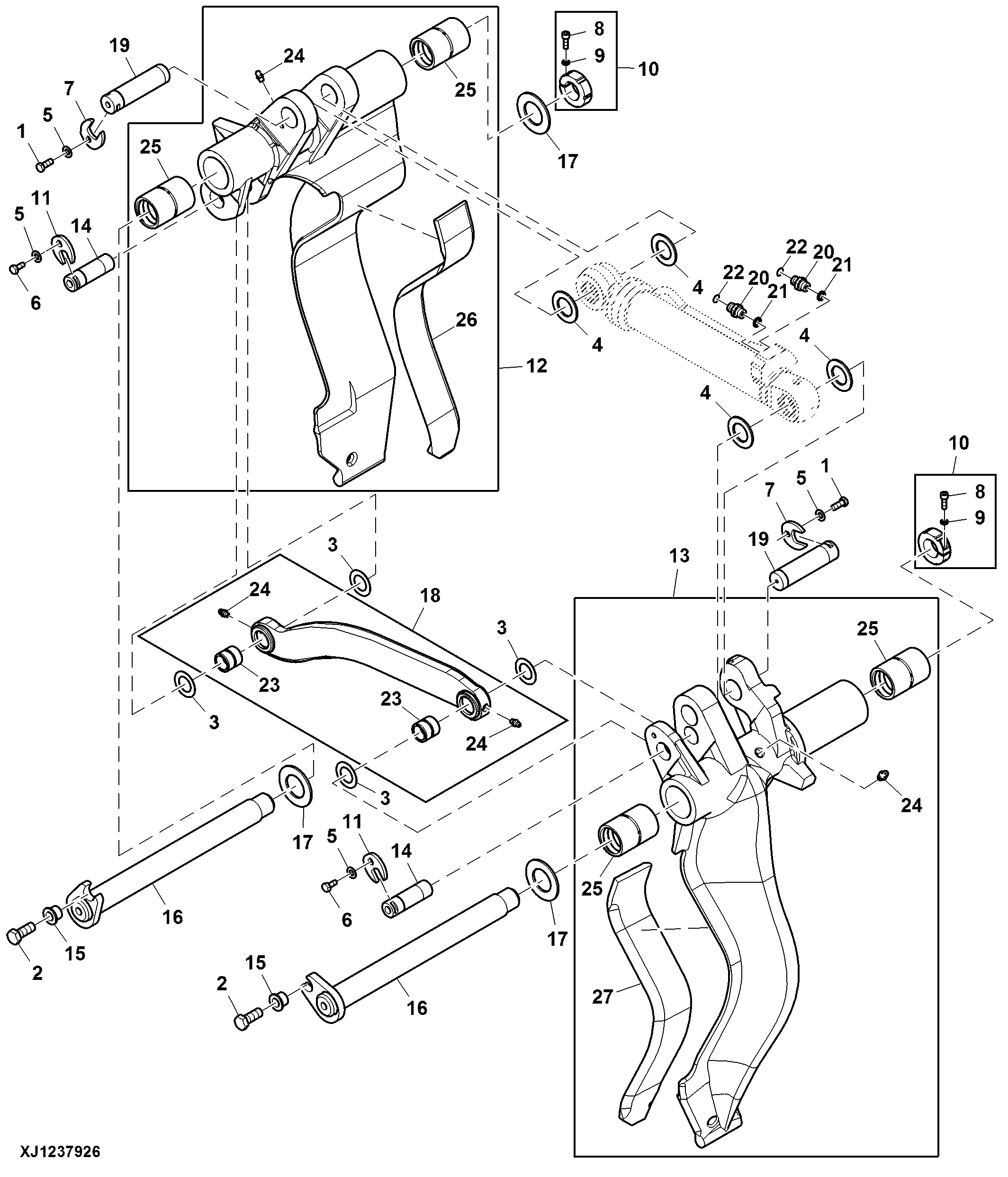

Upper Delimb Unit (Swept)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M3205	2	Cap Screw	M12 X 30
2	19M8137	2	Cap Screw	M20 X 50
3	F350416	4	Washer	1-1/2"X 2-1/2" X 2 mm
4	F350419	4	Spacer	MS 44 X 75 X 4.5 mm
5	WA100044	4	Washer	1/2", Hardened
6	WA100648	2	Bolt	M12 X 25 C10.9
7	WA112443	2	Retainer	-
8	WA103060	2	Cap Screw	M10 X 30
9	WA102244	2	Lock Washer	3/8", Disc-lock
10	WA121795	2	Locking Collar	M48 X 3, Threaded Collar
11	WA122218	2	Retainer	1-1/2", Pin-head
12	WA117786	1	Delimber	RH
13	WA117782	1	Delimber	LH
14	WA127235	2	Pin	38.1 X 124
15	WA127764	2	Structural Tube	OD 30 X ID 20.5 X 21
16	WA127765	2	Pin	-
17	WA128340	3	Spacer	ID 57.15 X OD 100 X 5.0
18	WA114084	1	Link	INCLUDES WA116057
18	WA132958	1	Link	Nyloil Link Bushings, Optional INCLUDES WA132924
19	WA107676	2	Pin	1-3/4" X 170
20	WA103344	2	Adapter Fitting	3/8" BSPF X 9/16" JIC
21	WA103517	2	Sealing Washer	3/8" DOWTY (-06)
22	WA129367	2	Sealing Washer	OD 56.9 X 2.3 mm
23	WA116057	2	Bushing	1-1/2" X 2 3/4" X 50, Bronze
23	WA132924	2	Bushing	39 X 50, Nyloil
24	WA101356	5	Lubrication Fitting	M6
25	WA114046	4	Bushing	55 X 70 X 100
26	WA114056	1	Cutting Edge	RH
27	WA114054	1	Cutting Edge	LH
