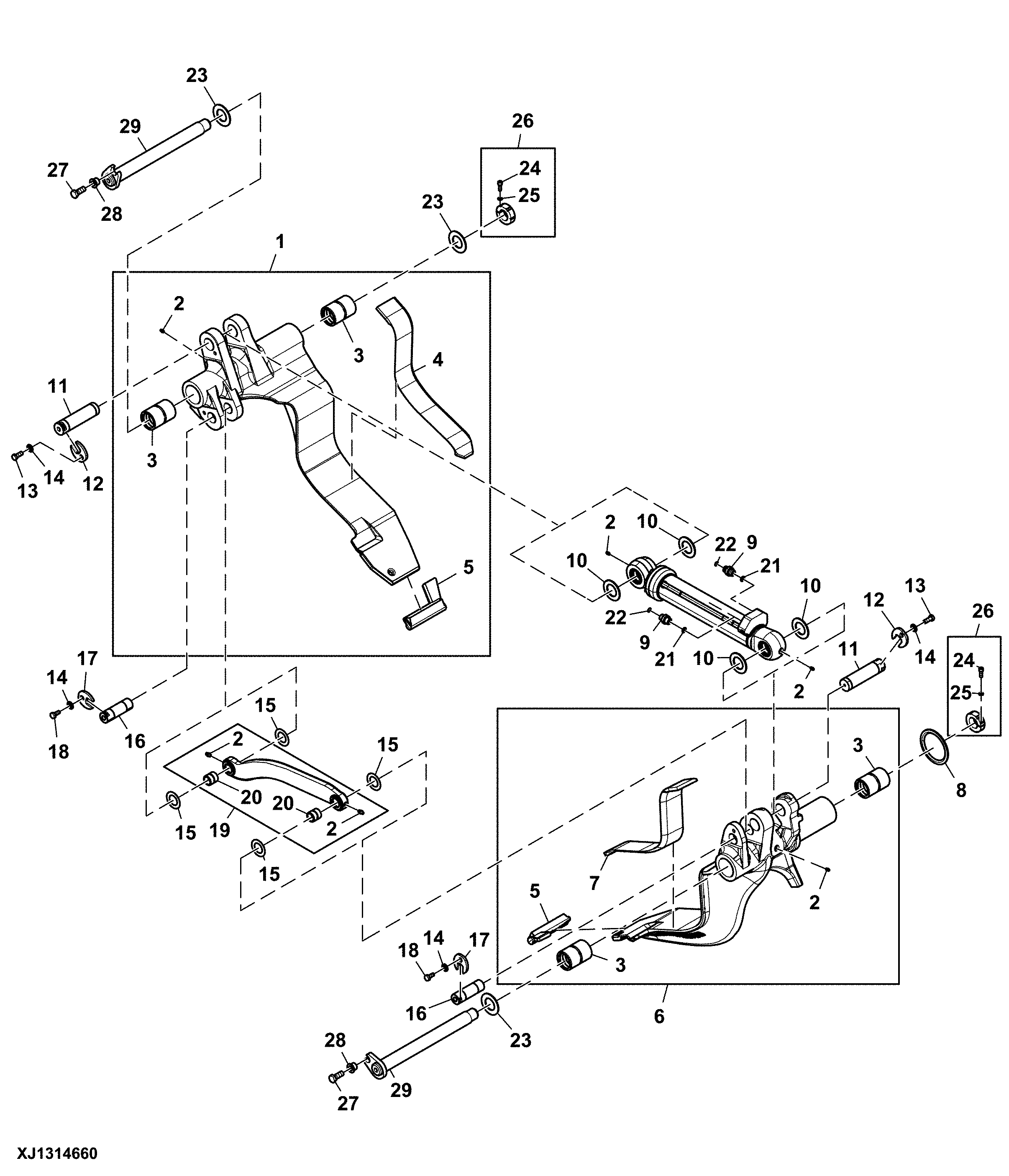

Upper Delimb Unit For Loader Processor

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA134767	1	Delimber	RH
2	WA101356	4	Lubrication Fitting	M6, Grease nipple
3	WA114046	4	Bushing	55 X 70 X 100
4	WA114056	1	Cutting Edge	-
5	WA135025	2	Delimber	-
6	WA134768	1	Delimber	LH
7	WA114054	1	Cutting Edge	-
8	WA135275	1	Washer	102 X 130 X 5
9	WA103290	2	Threaded Nipple	13/16" ORFS X 1/2" BSP
10	F350419	4	Spacer	76 X4 5X 4.5
11	WA107676	2	Pin	1 3/4", Straight
12	WA112443	2	Retainer	1 3/4", Pinhead
13	19M3205	2	Cap Screw	M12 X 30
14	WA100044	4	Washer	0.500 X OD-M26 X 2, Hardened
15	F350416	4	Washer	76 X 45X 4.5
16	WA127235	2	Pin	38.1 X 124
17	WA122218	2	Retainer	1 1/2", Pinhead
18	WA100648	2	Bolt	10.9 M12 X 25, Bolt
19	WA114084	1	Link	INCLUDES WA116057
19	WA132958	1	Link	Nyloil link bushings optional INCLUDES WA132924
20	WA116057	2	Bushing	1-1/2" X 2 3/4" X 50, Bronze
20	WA132924	2	Bushing	39 X50, Nyloil
21	WA100674	2	O-Ring	731-014N90-ORFS ID 0.488" (12.4 mm) X W 0.07" (1.78 mm) (-08)
22	WA101547	2	Sealing Washer	1/2" Dowty (-08)
23	WA128340	3	Spacer	ID 57.15 X OD 100 X 5.0
24	WA103060	2	Cap Screw	M10 X 30
25	WA102244	2	Lock Washer	3/8", Disc-lock
26	WA121795	2	Locking Collar	M48 X 3, Threaded Collar
27	19M8137	2	Cap Screw	M20 X 50
28	WA127764	2	Structural Tube	OD 30 X ID 20.5 X 21
29	WA127765	2	Pin	-

Upper Delimb Unit For Loader Processor
