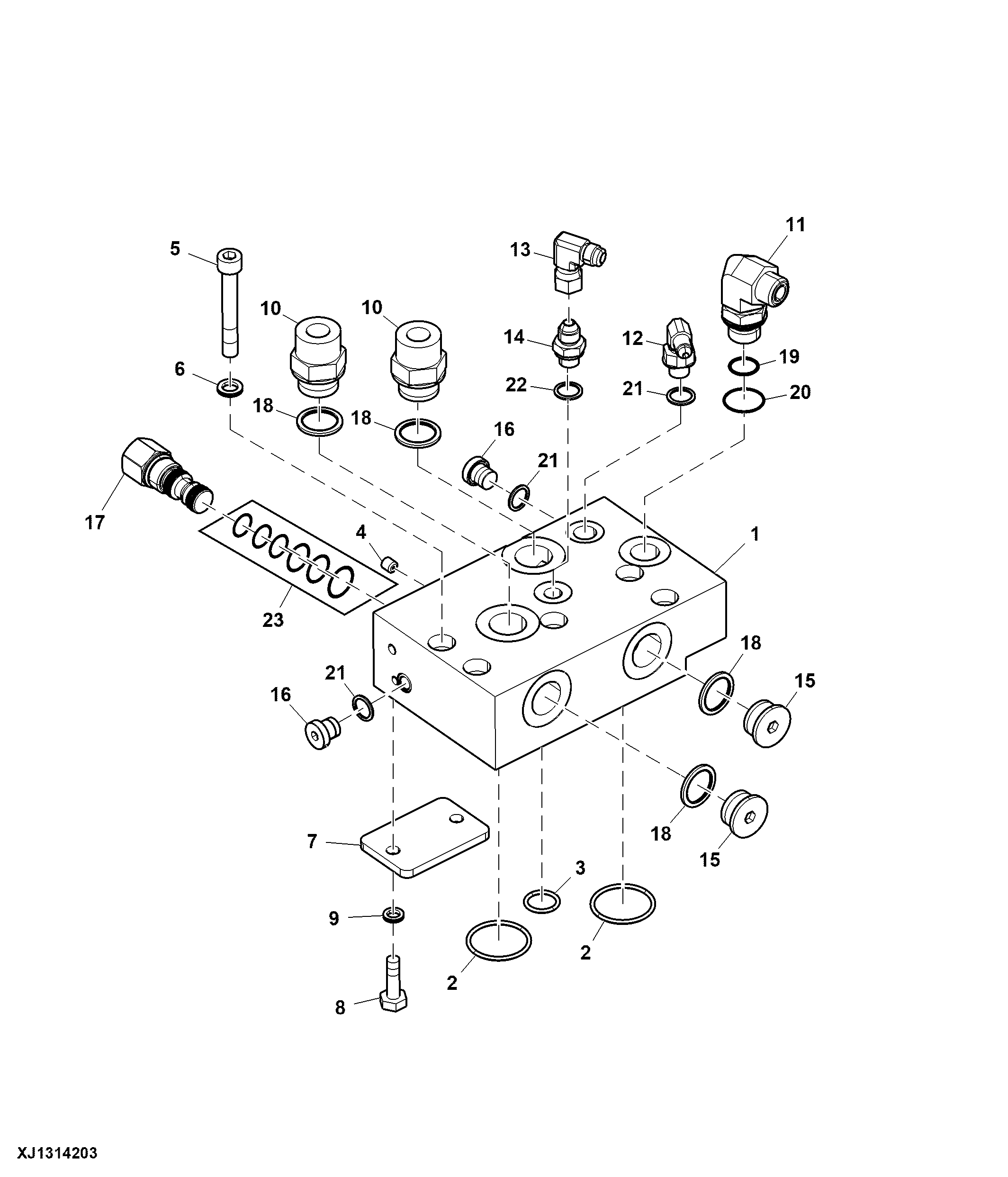

Fixed Feed Motor Manifold RH (000075 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA135113	1	Manifold	RH
2	WA131628	2	O-Ring	-
3	R211791	1	O-Ring	-
4	WA131629	1	Orifice	1/6"
5	19M9762	5	Screw	M10 X 70
6	WA102244	5	Lock Washer	3/8", Disc-lock
7	WA135139	1	Guard	-
8	WA113178	2	Bolt	M8 X 20
9	WA100426	2	Lock Washer	5/16", Disc-lock
10	WA103100	2	Adapter Fitting	3/4" BSPPM X 1-3/16" ORFSM
11	F351046	1	Elbow Fitting	1/2" BSP X 13/16" ORFSM COMPACT 90
12	WA102254	1	Elbow Fitting	1/4" BSP X 7/16" JIC ELBOW 90
13	WA101141	1	Elbow Fitting	9/16" JIC
14	WA102853	1	Fitting	1/4" BSP X 9/16" JIC
15	WA103747	2	Pipe Plug	3/4" BSPP
16	WA103606	2	Plug	1/4" BSPPM, Internal hex
17	WA125471	1	Valve	-
18	WA102850	4	Sealing Washer	3/4" Dowty (-12)
19	WA129374	1	Seal	O-ring, V-08, OD 19.1 X 2.4 mm
20	WA129363	1	Sealing Washer	1/2" Retaining ring, OD 28.7 X 1.7 mm
21	WA101140	2	Sealing Washer	1/4" Dowty (-04)
22	WA129372	1	Seal	OD 11.1 X 2.4 mm, O-ring V-04
23	WA108412	1	Seal Kit	-

Fixed Feed Motor Manifold RH (000075 - )
