Fixed Feed Motor Manifold LH ( - 000074)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

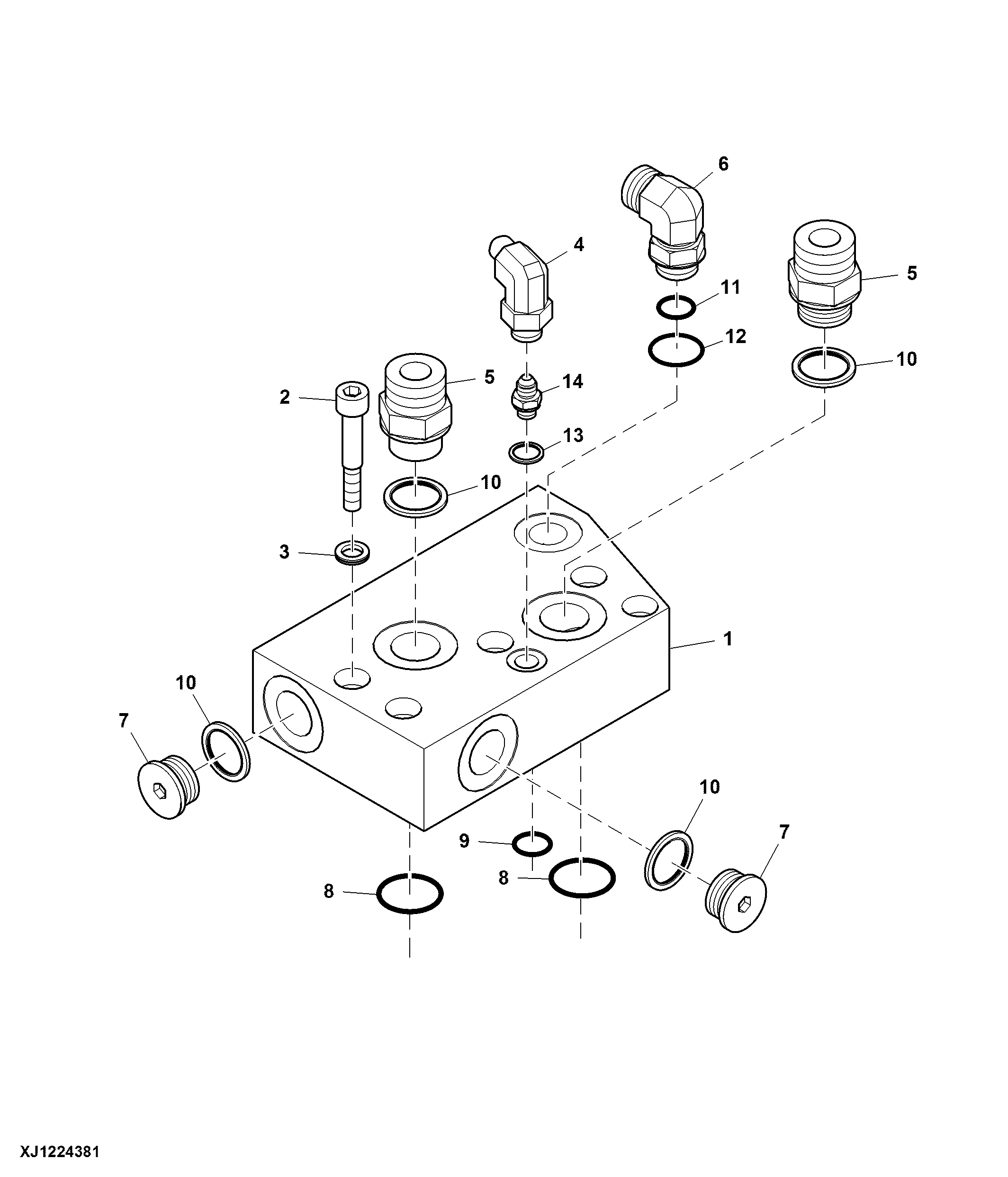

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA130959	1	Manifold	NLA
2	WA103303	5	Bolt	M10 X 60
3	WA102244	5	Lock Washer	3/8", Disc lock
4	WA101141	1	Elbow Fitting	9/16" JICM X 9/16" JICF
5	WA103100	2	Adapter Fitting	3/4 BSPPM X 1-3/16 ORFSF
6	F351045	1	Elbow Fitting	3/4" BSP X 1 3/16" ORFS
7	WA103747	2	Pipe Plug	3/4 BSPPM, Internal hex
8	WA131628	2	O-Ring	128N90
9	R211791	1	O-Ring	-
10	WA102850	4	Sealing Washer	3/4" Dowty (-12)
11	WA129375	1	Seal	O-ring V-12, OD 23.8 X 2.4 mm
12	WA129364	1	Sealing Washer	OD 35 X 1.8 mm, 3/4" retaining ring
13	WA101140	1	Sealing Washer	1/4" Dowty (-04)
13	WA129372	1	Seal	OD 11.1 X 2.4 mm, O-ring V-04
14	WA102853	1	Fitting	1/4" BSPPM X 9/16" JICM, For seal, check key 13

Fixed Feed Motor Manifold LH ( - 000074)
