Continuous Rotator Assembly, Loader Processor

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA101677	1	Adapter	3/4" BSPPM - 1-1/16" JICM
2	WA102850	3	Sealing Washer	3/4" Dowty (-12)
3	WA121580	1	Junction Block	-
4	19M7600	2	Screw	M5 X 12
5	WA103479	2	Washer	5 mm, Flat
6	WA121586	1	Plate	-
7	WA101022	4	Bolt	M16 X 60 C10.9
8	WA102580	4	Washer	5/8", Hardened
9	WA121587	1	Bracket	-
10	WA116883	1	Adapter	1 5/8" UN-O - 1 5/8" JIC
11	WA100478	2	O-Ring	AS568A 920N90 (37.47 mm X 3.00 mm)
12	WA121367	1	Adapter	9/16" UNOM X 9/16" JICM, Load sense option
13	WA134505	2	O-Ring	AS568A 906N90 (11.89 mm X 1.98 mm)
14	WA103747	1	Pipe Plug	3/4" BSPP, Internal hex
15	F055044	1	Grommet	-
16	WA121386	1	Fitting	3/4" BSPP X 1-1/16" JICF S/N
17	WA116917	3	Adapter	1-1/16" UN-O X 1-1/16" JIC
18	WA134503	4	O-Ring	AS568A 912N90 (23.46 mm X 2.95 mm)
19	WA116781	1	Fitting	1 1/16" ORB to JIC 100 mm
20	WA116882	2	Fitting	1-5/16" UN-O to 1-7/16" ORF
21	WA102690	3	O-Ring	AS568A 021N90 (23.52 mm X 1.78 mm)
22	WA134504	2	O-Ring	AS568A 916N90 (29.74 mm X 2.95 mm)
23	WA116316	2	Fitting	1 7/16" ORFS X 1 7/16" ORFS 90 elbow
24	WA101718	2	Elbow Fitting	1- 1/16" JIC X 1- 1/16" JIC 90 elbow
25	WA135061	1	Adapter	1-5/8" UN-O X 1-7/16" ORFS
26	WA133144	1	Manifold	-
27	X4HP5ON-S	1	Fitting Plug	7/16", Supplier part X4HP5ON-S
28	-	1	Part 28	AS568A 904N90 (8.92 mm X 1.83 mm)
29	WA117160	2	Plug	9/16"-18 SAE, Zero leak
30	WA124476	1	Orifice	SAE 2 ORB 0.30 mm
31	-	2	Part 31	AS568A 011N90 (7.65 mm X 1.78 mm)
32	WA121366	1	Plug	5/16' UNO, Load sense option
33	WA121367	1	Adapter	9/16" UNO X 9/16" JIC, Load sense option

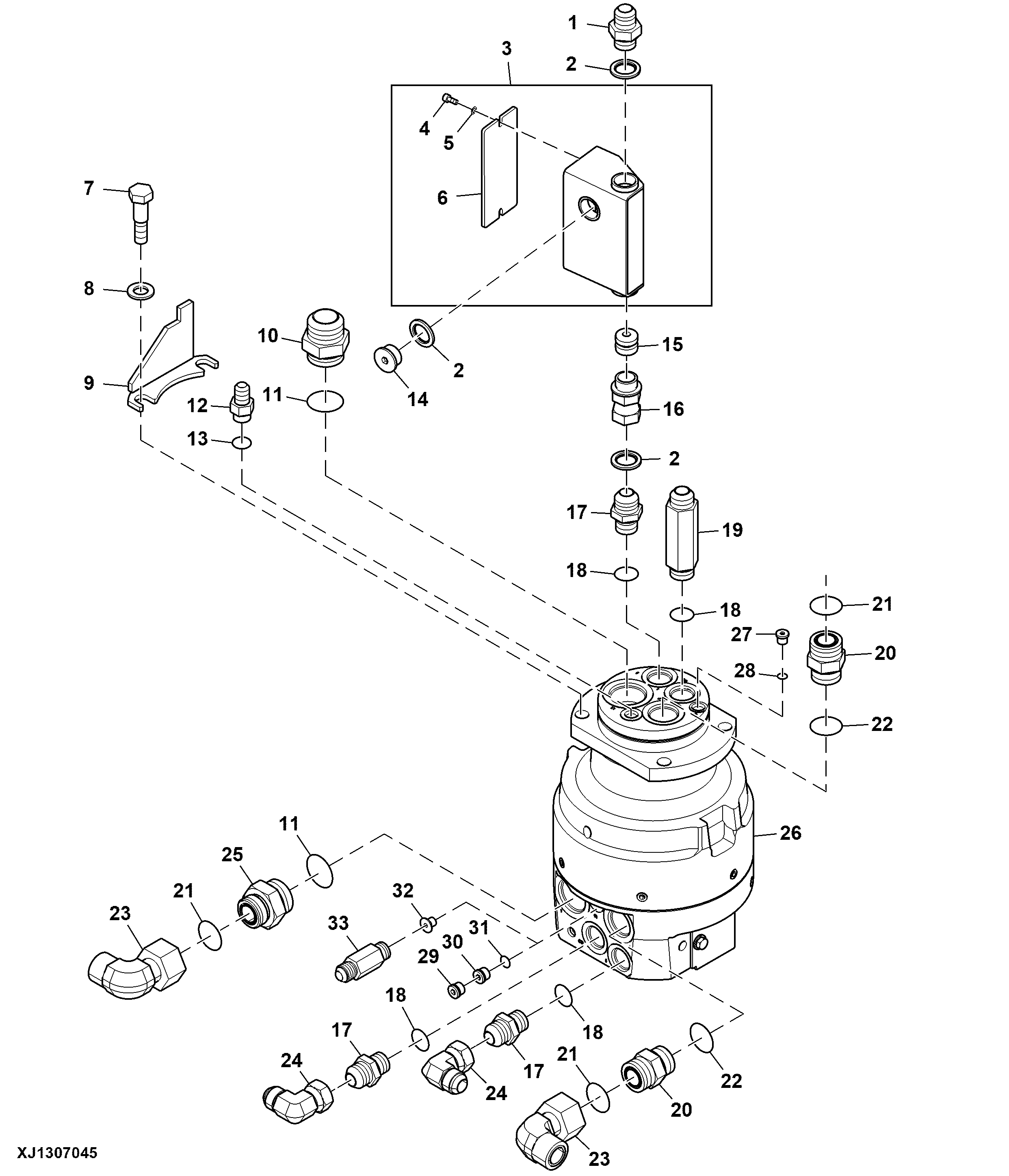

Continuous Rotator Assembly, Loader Processor
