Открытый узел

A Upper Delimb Unit (MTP)

A Upper Delimb Unit (MTP)

A Upper Delimb Unit (MTP)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

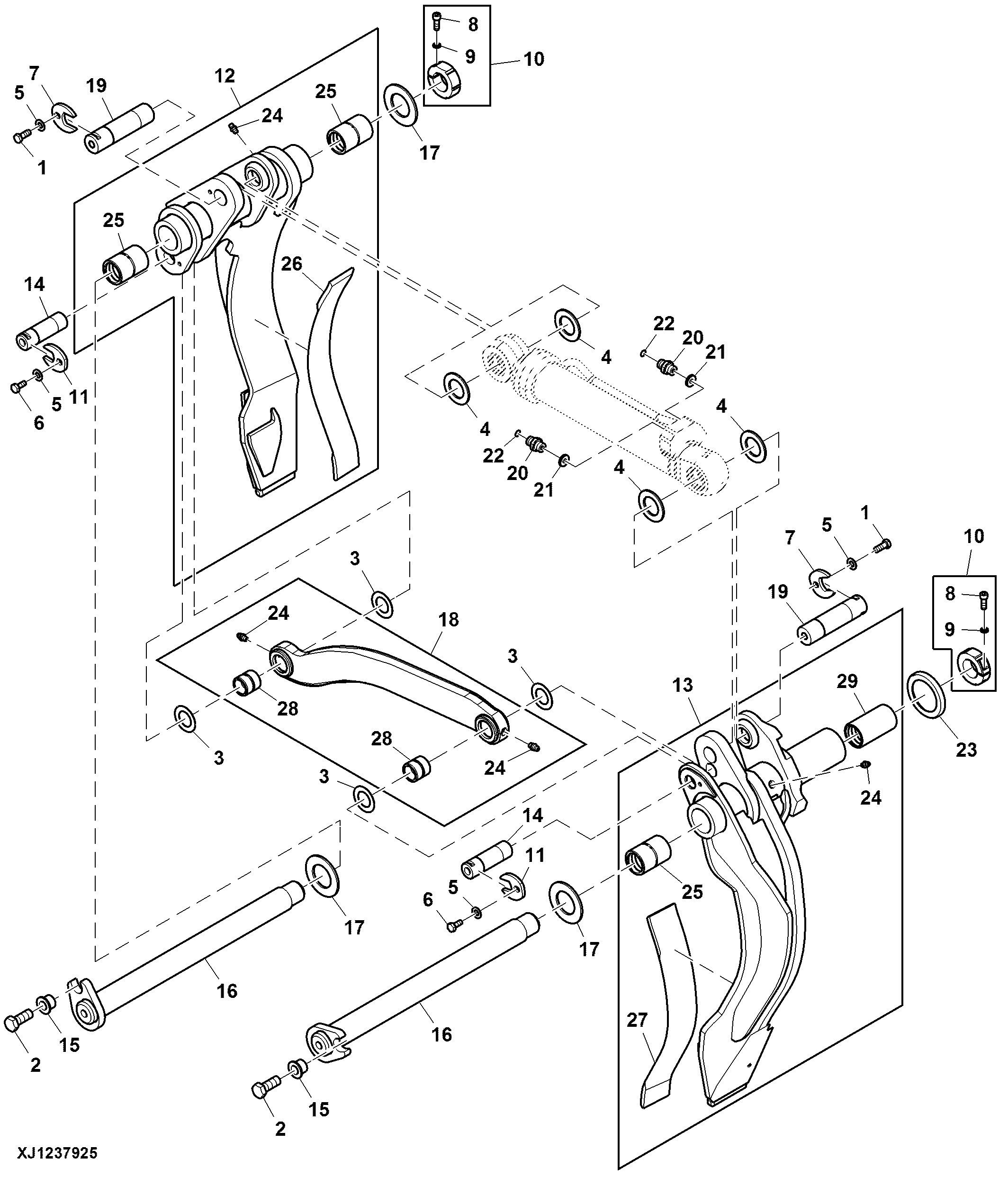

A Upper Delimb Unit (MTP)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M3205	2	Cap Screw	M12 X 30
2	19M8137	2	Cap Screw	M20 X 50
3	F350416	4	Washer	1-1/2"X 2 1/2" X 2 mm
4	F350419	4	Spacer	MS 44 X 75 X 4.5 mm
5	WA100044	4	Washer	1/2", Hardened
6	WA100648	2	Bolt	M12 X 25 C10.9
7	WA112443	2	Retainer	-
8	WA103060	2	Cap Screw	M10 X 30
9	WA102244	2	Lock Washer	3/8", Disc-lock
10	WA121795	2	Locking Collar	M48 X 3, Threaded Collar
11	WA122218	2	Retainer	1-1/2", Pin-head
12	WA127140	1	Arm	RH
13	WA127159	1	Arm	LH
14	WA127235	2	Pin	38.1 X 124
15	WA127764	2	Structural Tube	OD 30 X ID 20.5 X 21
16	WA127765	2	Pin	-
17	WA128340	3	Spacer	ID 57.15 X OD 100 X 5.0
18	WA114084	1	Link	INCLUDES WA116057
18	WA132958	1	Link	Nyloil Link Bushings, Optional INCLUDES WA132924
19	WA131616	2	Pin	44.45 X 175 mm
20	WA103344	2	Adapter Fitting	3/8" BSPF X 9/16" JIC
21	WA103517	2	Sealing Washer	3/8" DOWTY (-06)
22	WA129367	2	Sealing Washer	OD 56.9 X 2.3 mm
23	WA130834	1	Bushing	-
24	WA101356	4	Lubrication Fitting	M6
25	WA114046	3	Bushing	55 X 70 X 100
26	WA127145	1	Cutting Edge	RH
27	WA129498	1	Cutting Edge	LH
28	WA116057	2	Bushing	1-1/2" X 2 3/4" X 50, Bronze
28	WA132924	2	Bushing	39 X50, Nyloil
29	WA130837	1	Bushing	55 X 70 X 125
