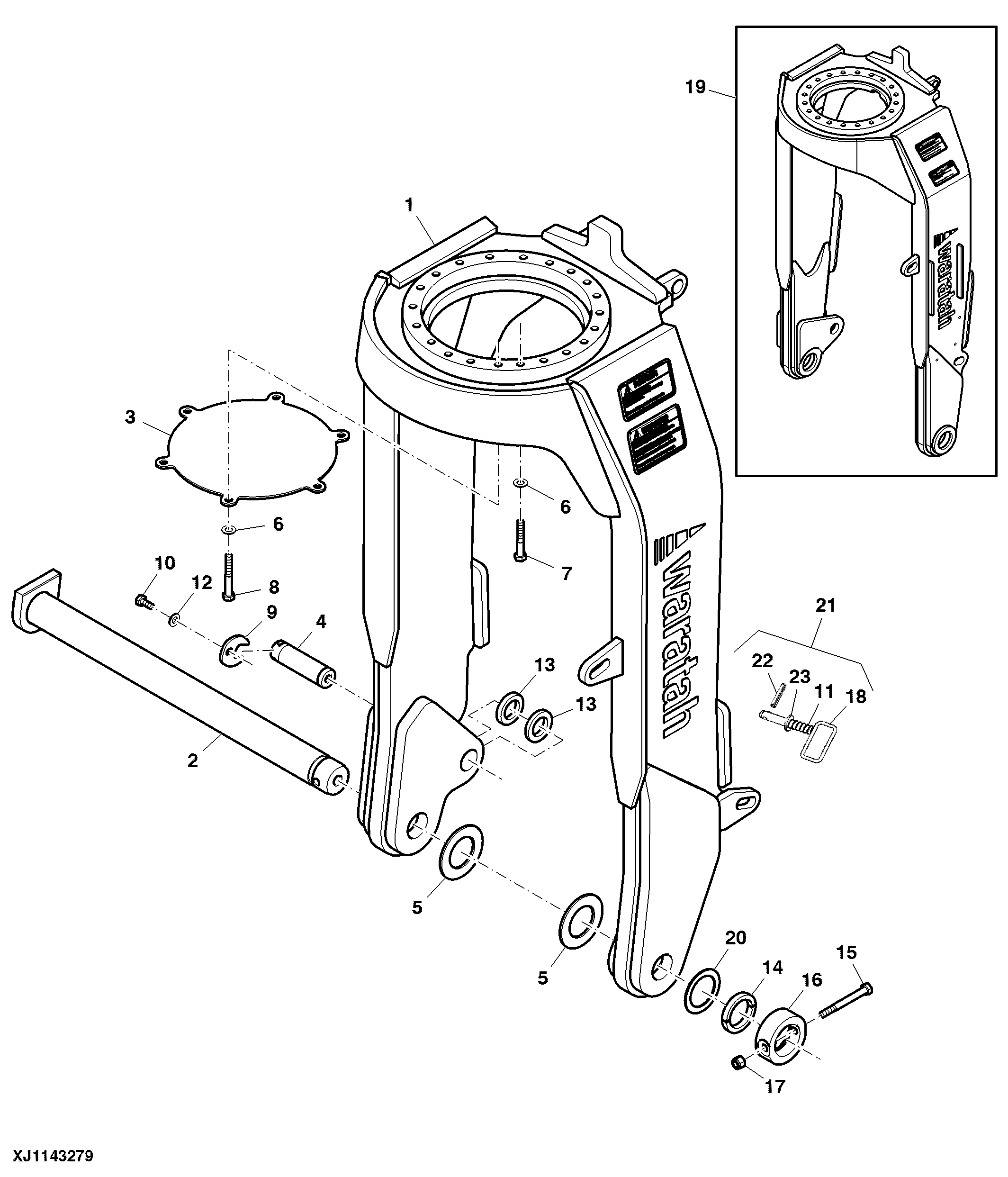

Tilt Frame (Standard) ( - 000251)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA119338	1	Tilt Unit	-
1	WA114327	1	Tilt Unit	310 TILT UNIT
2	WA119323	1	Pin	63.5 MM, Diameter
2	WA114124	1	Pin	55 MM, Diameter
3	WA102957	1	Cover	ROTATOR
4	WA106355	1	Pin	-
5	F350430	1	Spacer	57 X 100 X 10, Nylon
5	F350432	1	Washer	Nylon
6	WA100044	18	Washer	1/2", Hardened
7	19H3627	6	Cap Screw	1/2" UNC G8 X 3", SUB FOR <service-part>WA103173</service-part> APPL
8	19H3627	12	Cap Screw	UNC G8 1/2" X 3"
9	WA112444	1	Retainer	-
10	WA100648	1	Bolt	M12 X 25 GR10.9
11	WA118007	1	Spring	-
12	WA102555	1	Washer	1/2", Disc Lock
13	F350418	2	Spacer	38 MM X 63 MM X 10 MM
14	WA114095	1	Lock Washer	Split
14	F350436	1	Lock Washer	Split
15	F003498	1	Screw	M12 X 100
15	WA101282	1	Bolt	1/2 X 4 1/2
16	WA114096	1	Locking Collar	-
16	F350438	1	Locking Collar	-
17	WA103101	1	Nut	M12 GR10.9, Nyloc
17	F351025	1	Lock Nut	1/2", Nyloc
18	WA103508	1	Spring Locking Pin	-
18	WA118005	1	Bar	-
19	WA118262	1	Tilt Unit	Tilt Unit CMS
20	WA112886	1	Washer	64 X 90 X 4.0, Optional
20	WA112889	1	Washer	64 X 90 X 5.5, Optional
20	WA112888	1	Washer	64 X 90 X 5.0, Optional
20	WA105489	1	Washer	57 X 80 X 4.0, Optional
20	WA112887	1	Washer	64 X 90 X 4.5, Optional
20	WA105488	1	Washer	57 X 80 X 3.5, Optional
20	WA105487	1	Washer	57 X 80 X 3.0, Optional
20	WA112885	1	Washer	64 X 90 X 3.5, Optional
20	WA111648	1	Washer	57 X 80 X 2.5, Optional
21	WA118002	1	Pin	-
22	-	1	Part 38	Spring
22	34M3875	1	Spring Pin	8 X 40 mm
23	WA118006	1	Retainer	-
