Открытый узел

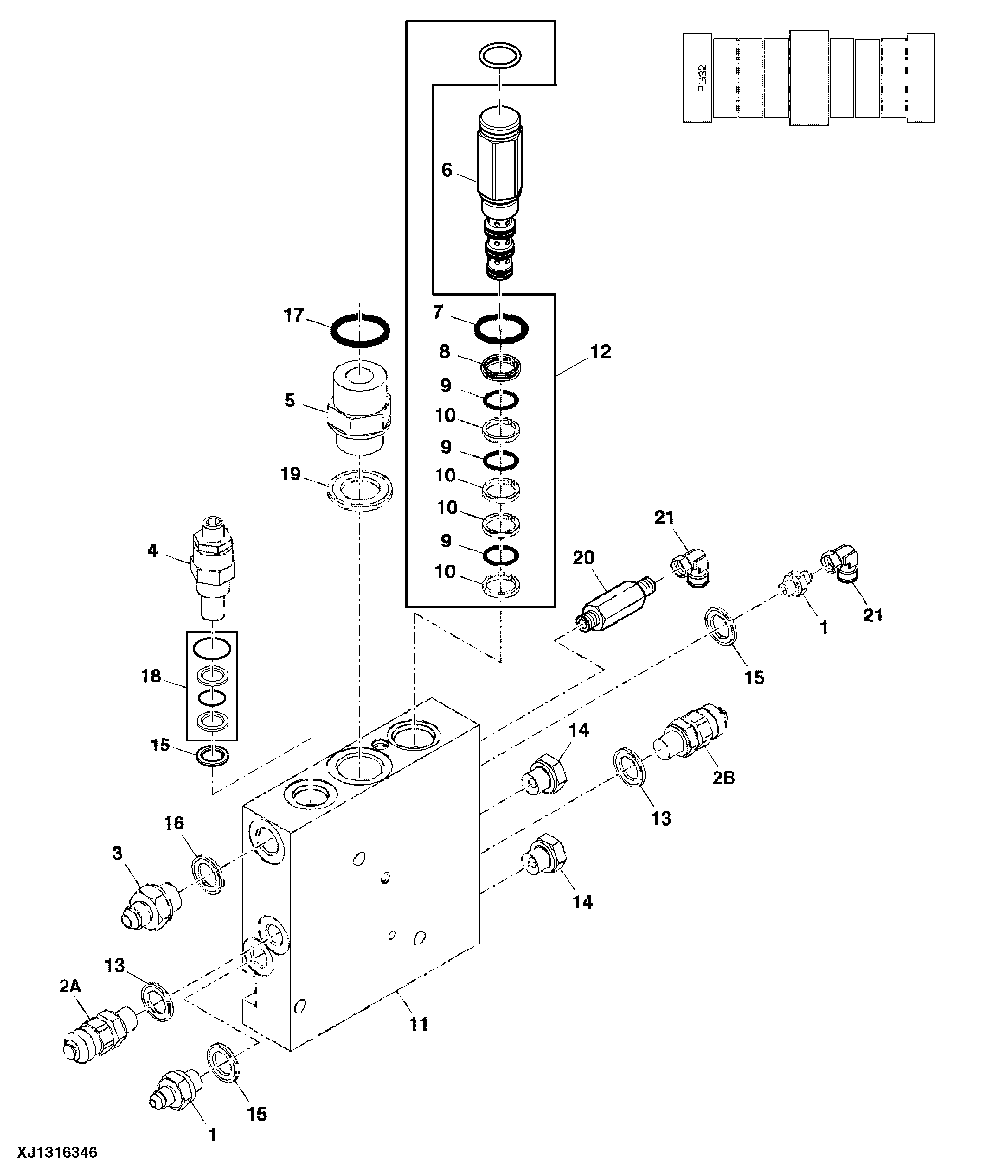

PVG32 Manifold (Top Saw) ( - 000262)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA101361	2	Threaded Nipple	1/4" BSPPM - 7/16" JIC, With 3/4" Saw
2	WA101135	2	Fitting	1/4" BSPF, test point, (a) Tank measure (TM), (b) Load sense measure (LSM)
3	WA103344	1	Adapter Fitting	3/8" BSPPM - 9/16" JICM
4	WA105883	1	Fitting	Top saw bar out flow control valve
5	WA103100	1	Adapter Fitting	3/4" BSPPM X 1-3/16" ORFSM
6	WA115810	1	Hydraulic Pressure Valve	Main saw, top saw chain bar oiler control valve
7	-	1	Part 7	-
8	-	1	Part 8	Solid Black
9	-	3	Part 9	-
10	-	4	Part 10	Split White
11	WA117149	1	Manifold	-
12	WA114768	1	Seal Kit	-
13	WA119458	2	Sealing Washer	1/4" DIN 3869
14	WA103606	2	Plug	908 BG 1/4" 8.8
15	WA101140	4	Sealing Washer	1/4" Dowty (-04)
16	WA103517	1	Sealing Washer	3/8" Dowty (-06)
17	WA102979	2	O-Ring	731-018N90-ORFS ID 0.739" (18.8 mm) X W 0.07" (1.78 mm)
18	WA108416	1	Seal Kit	-
19	WA102850	1	Sealing Washer	3/4" Dowty (-12)
20	WA117390	1	Fitting	-
21	WA100477	2	Elbow Fitting	7/16" JICM - 7/16" JICF S/N

PVG32 Manifold (Top Saw) ( - 000262)
