Открытый узел

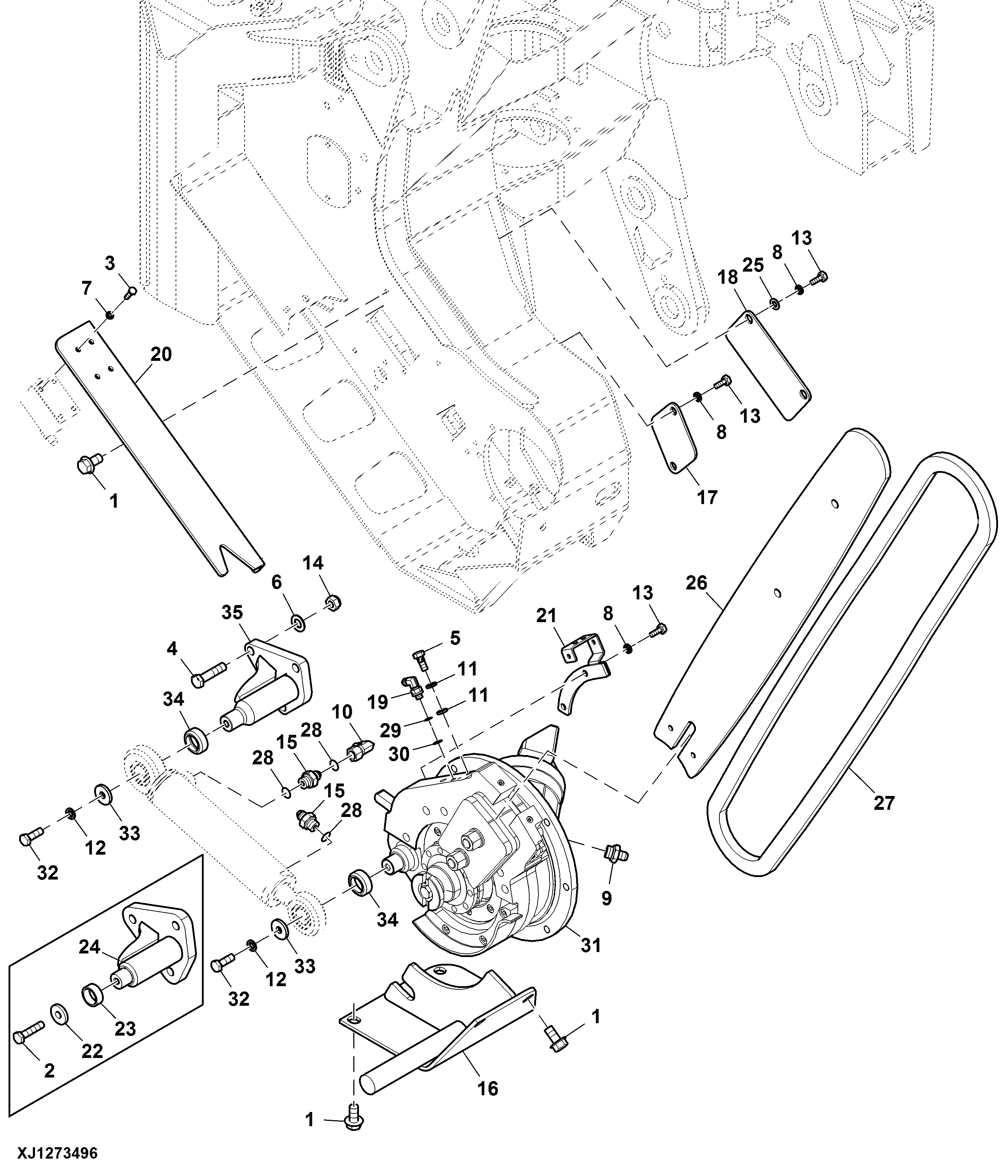

3/4 Main-saw Auto-tension Unit

3/4 Main-saw Auto-tension Unit

3/4 Main-saw Auto-tension Unit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

3/4 Main-saw Auto-tension Unit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8379	6	Screw	M12 X 25, Pitch 1.75
2	19M8488	2	Cap Screw	M10 X 45
3	19M9295	4	Cap Screw	M6 X 20
4	19M9315	3	Cap Screw	M12 X 50
5	F351059	1	Fitting	Load sensor fitting
6	WA100136	3	Washer	12 mm, Hardened
7	WA100213	4	Lock Washer	1/4", Disc lock
8	WA100426	6	Lock Washer	5/16", Disc lock
9	WA101121	1	Fitting	9/16" JIC
10	WA101141	1	Elbow Fitting	9/16" JICM X 9/16" JICF
11	WA102097	2	Sealing Washer	1/8" Dowty (-02)
12	WA102244	2	Lock Washer	3/8", Disc lock
13	WA102302	6	Screw	M8 X 20 C10.9
14	WA103101	3	Nut	M12 CL10.9, Nyloc
15	WA103344	2	Adapter Fitting	3/8" BSPF X 9/16" JIC
16	WA106573	1	Guard	-
17	WA110986	1	Cover	-
18	WA110987	1	Cover	-
19	WA119344	1	Mounting Parts	7/16" JICM - 1/8" BSPPM
20	WA125269	1	Guard	-
21	WA125297	1	Guide	-
22	WA125298	2	Spacer	-
23	WA125300	2	Spacer	-
24	WA125575	1	Mounting Parts	-
25	WA102525	2	Washer	5/16", Hardened
26	WA116548	1	Guide Bar	-
27	WA116549	1	Saw Chain	3/4", 56 Links
28	WA103517	3	Sealing Washer	3/8" Dowty (-06)
29	WA129370	1	Seal	O-ring, V-02, OD 7.9 X 2.4 mm
30	WA129360	1	Sealing Washer	OD 17.2 X 1.4 mm, 1/8" retaining ring
31	WA128970	1	Saw Unit	-
32	19M7662	2	Cap Screw	M10 X 30
33	F350282	2	Washer	-
34	WA130863	2	Ring	-
35	WA133084	1	Bracket	Main saw cylinder mount
