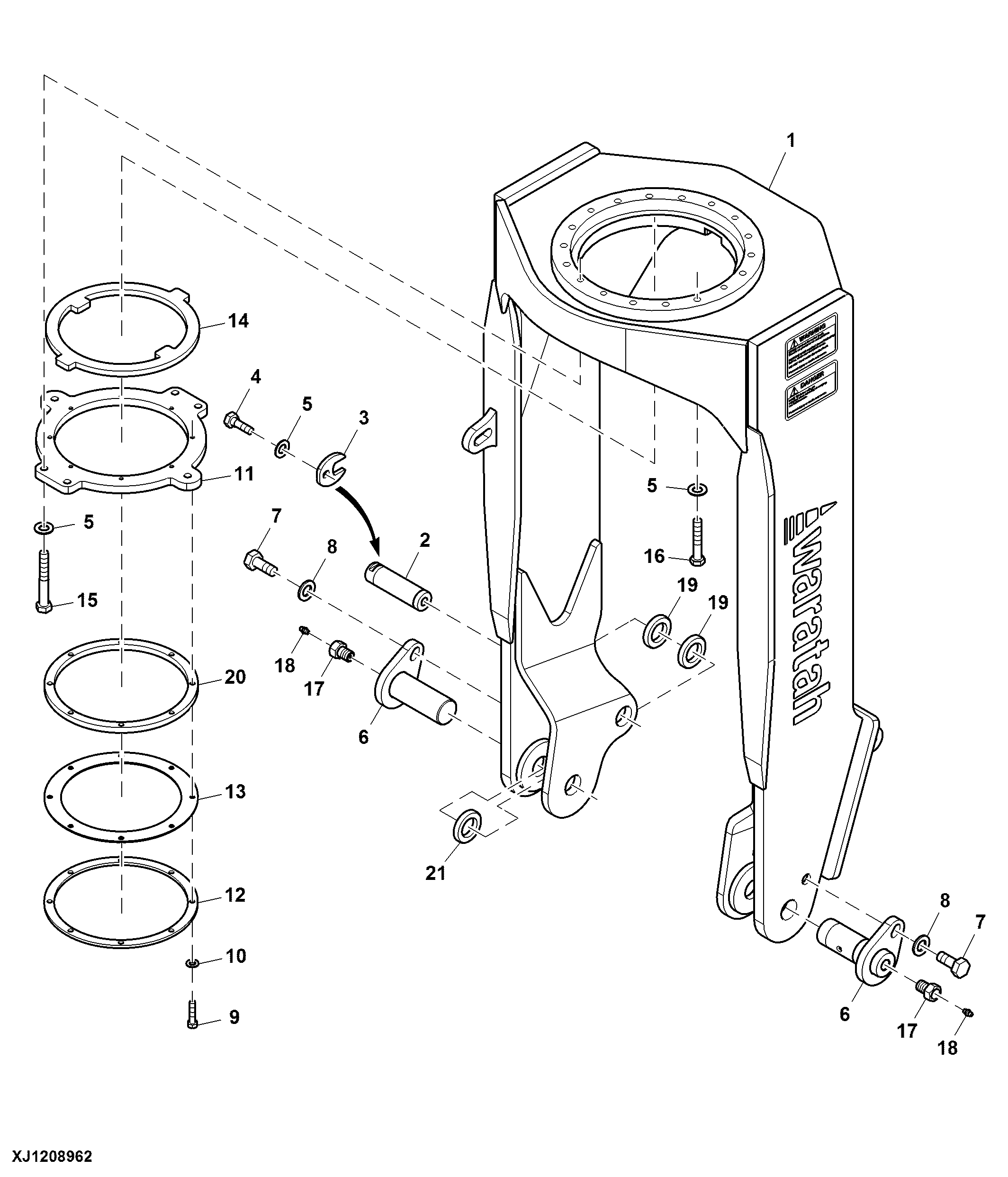

Tilt Frame, Continuous Rotation and Through-hosing

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA124186	1	Tilt Unit	-
2	WA122716	1	Pin	-
3	WA122218	1	Retainer	1 1/2", Pin-head
4	WA102173	1	Bolt	M12 X 35
5	WA100044	19	Washer	1/2", Hardened
6	WA124231	2	Pin Fastener	-
7	F003550	2	SCREW	M16 X 35
8	WA102580	2	Washer	5/8", Hardened
9	WA101683	8	Bolt	-
10	WA102525	8	Washer	5/16", Hardened
11	WA117608	1	Plate	-
12	WA118096	1	Plate	6 mm, Seal Clamp
13	WA118097	1	Seal	3 mm, Nitrile
14	WA117603	1	Plate	-
15	WA103173	6	Bolt	1/2" X 3 1/2" UNC G8
16	19H3057	12	Cap Screw	1/2" X 2-3/4"
17	WA122155	2	Adapter Fitting	M20
18	WA101356	2	Lubrication Fitting	M6
19	F350418	2	Spacer	-
20	WA122437	1	Plate	12 mm
21	WA104475	1	Spacer	51 X 76 X 1.0, Optional
21	WA104476	1	Spacer	51 X 76 X 1.5, Optional
21	WA104477	1	Spacer	51 X 76 X 2.0, Optional
21	WA129144	1	Spacer	51 X 76 X 3.0, Optional
21	WA104029	1	Spacer	51 X 76 X 3.5, Optional
21	WA102430	1	Spacer	51 X 76 X 4.0, Optional
21	WA102966	1	Spacer	51 X 76 X 4.5, Optional
21	WA103146	1	Spacer	51 X 76 X 5.0, Optional
21	WA103948	1	Spacer	51 X 76 X 5.5, Optional

Tilt Frame, Continuous Rotation and Through-hosing
