Открытый узел

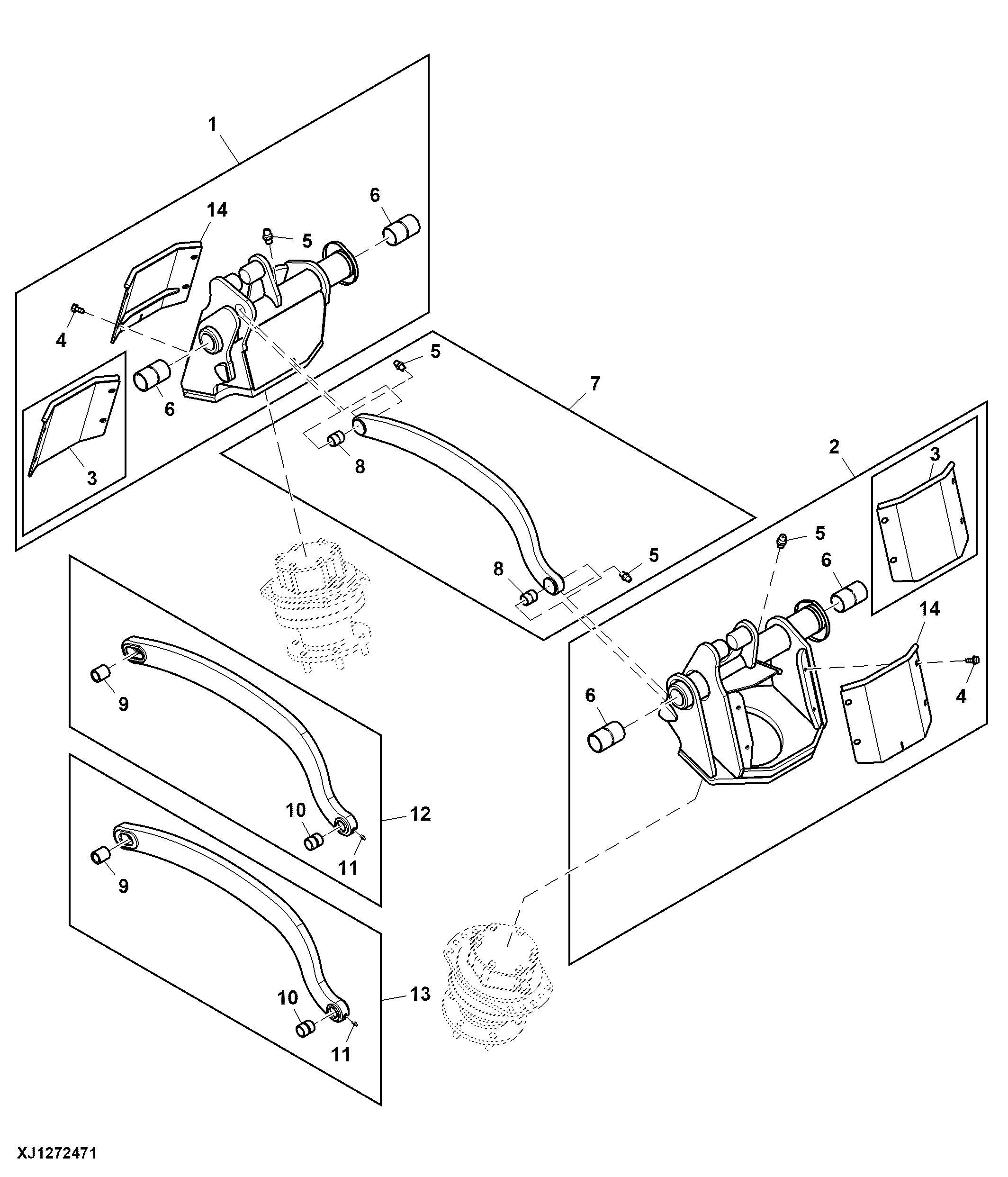

Feed Unit Arms Assembly

Feed Unit Arms Assembly

Feed Unit Arms Assembly

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Feed Unit Arms Assembly

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA123454	1	Arm	Feed Arm RH
2	WA123455	1	Arm	Feed Arm LH
3	WA123796	2	Guard	-
4	19M8379	8	Screw	M12 X 25, Pitch 1.75
5	WA101356	4	Lubrication Fitting	M6
6	WA112035	4	Bushing	-
7	WA123852	1	Link	Standard, Non-slotted Optional
7	WA132965	1	Link	Standard, Non-slotted Optional
8	WA132921	2	Bushing	32 X 50; Nyloil
8	WA113411	2	Bushing	Bronze
9	WA123027	2	Bushing	-
10	WA113411	2	Bushing	Bronze
10	WA132921	2	Bushing	32 X 50; Nyloil
11	WA101356	2	Lubrication Fitting	-
12	WA123685	1	Link	25 mm, Slotted Link With Bronze Bushing Optional INCLUDES WA113411
12	WA132966	1	Link	25 mm, Slotted Link With Nyloil Bushing Optional INCLUDES WA132921
13	WA123687	1	Link	50 mm, Slotted Link With Bronze Bushing Optional INCLUDES WA113411
13	WA132964	1	Link	50 mm, Slotted Link With Nyloil Bushing Optional INCLUDES WA132921
14	WA127841	2	Guard	-
