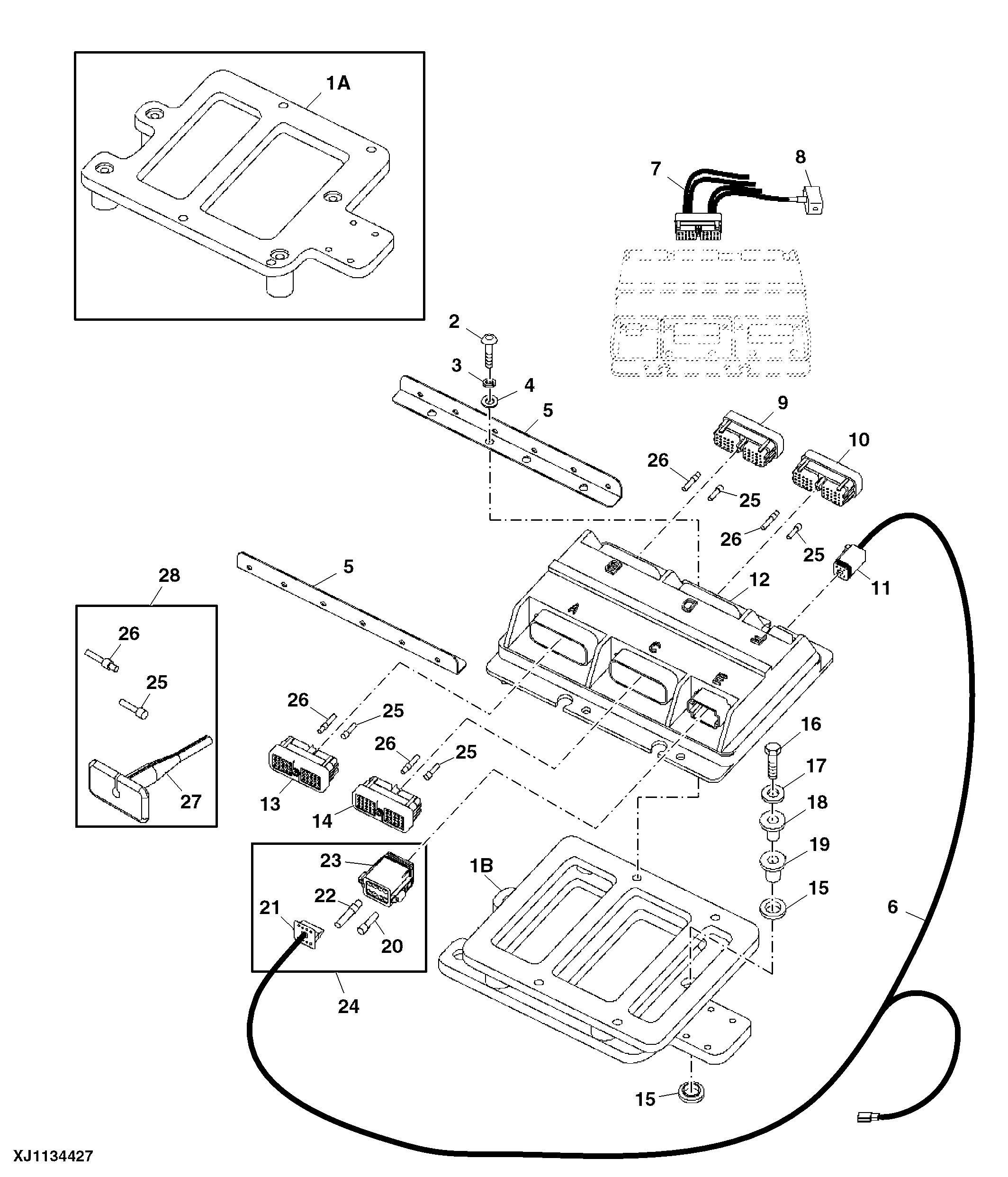

Head Module (TimberRite™ Controller) (000785 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	WA113967	4	Screw	M8 X 25 C10.9 Button Head, SUB FOR <service-part>WA102302</service-part>
3	WA100426	4	Lock Washer	-
4	WA102525	4	Washer	5/16", Hardened
5	WA110581	2	Bracket	CABLE SUPPORT
6	WA110728	1	Cable	POWER LOOM
7	WA100838	4	Cable	0.75 - PER / MTR, 3 CORE
8	WA101173	1	Plug	Black Cap
8	WA101754	1	Plug	GREY CAP
9	F055285	1	CONNECTOR	-
10	F055287	1	Elec. Connector Terminal	-
11	WA102556	1	Plug	T20 HEAD MODULE
12	F073212	1	Module	HEAD MODULE
13	F055284	1	Elec. Connector Terminal	-
14	F055286	1	CONNECTOR	-
15	F350061	8	Absorber	-
16	F003469	4	SCREW	DIN 931 M6 X 40-8.8 A3A
17	WA101363	4	Washer	1/4", Hardened
18	WA111619	4	Spacer	BUSHING (TOP HAT)
19	WA102417	4	Absorber	-
20	F052693	1	Plug	Connector
21	F053689	1	LOCKING PIECE	-
22	WA101977	6	Pin	-
23	F053688	1	CONNECTOR	Connector
24	WA106895	1	Plug	HHM CONNECTOR ASSEMBLY KIT
25	F057306	1	Plug	BLANK HOLE
26	F055290	1	Pin	Connector
27	F055297	1	Tool	REMOVAL TOOL
28	WA111601	1	Pin Kit	-
1A	WA110487	1	Plate	HTH622B HHM HEAD MODULE MOUNTING
1B	WA112158	1	Plate	HTH622B HHM HEAD MODULE MOUNTING

Head Module (TimberRite™ Controller) (000785 - )
