Открытый узел

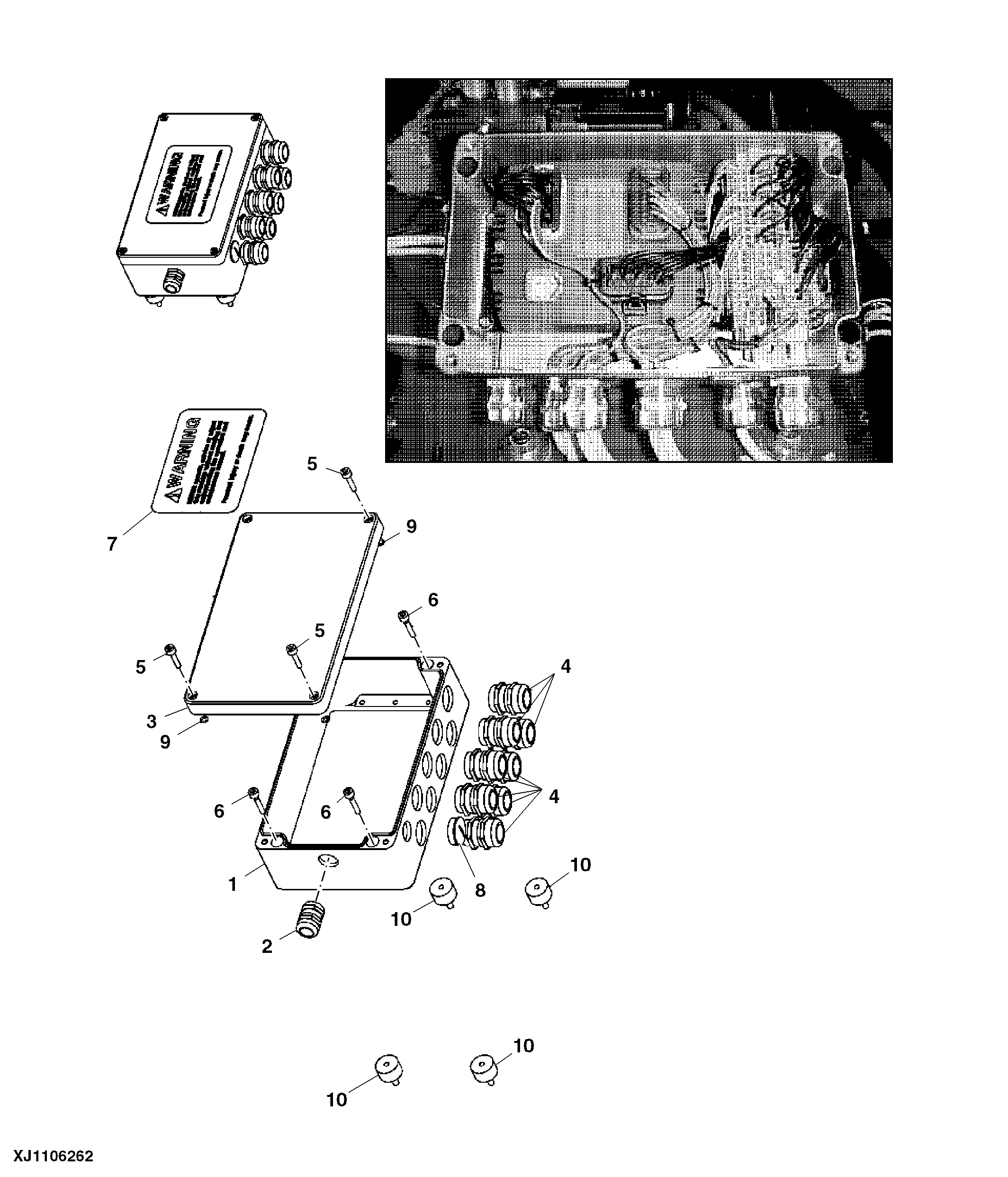

Head Module Box (Timbermatic Controller) (000785 - )

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA110739	1	Box	Circuit Box Module Head Drilled SUB FOR <service-part>F350612</service-part> APPL
2	F351137	1	Seal	7/16" UNF X 1 1/2" G8, GLAND PG16
3	WA100425	1	Cover	CIRCUIT BOX LID
4	WA101101	8	Seal	1/4" UNC X 1 1/2" S/CAP, GLAND PG21
5	WA101912	4	Bolt	M6 X 25 DIN 912 - 8.8 S/S 1/4" UNC NYLOC G8
6	WA102403	4	Cap Screw	M6 X 30 DIN 912 - 8.8 7/16", Disc Lock
7	WA102973	1	Label	Warning
8	WA103128	1	Plug	PG21 M5 X 25 S/CAP S/S
9	WA105462	4	O-Ring	5 X 1.7-70 M5, Star
10	WA106586	4	Absorber	Mount, Head Module
..	WA100686	1	Elec. Connector Housing	Pin and Socket
..	WA105958	1	Elec. Connector Cavity Plug	-
..	WA100397	38	Pin	-
..	WA100098	1	Connector	-
..	WA101941	1	Connector	Pin and Socket
..	WA103289	1	Connector	Pin and Socket
..	WA102556	1	Plug	Pin and Socket
..	WA100734	1	Elec. Connector Housing	Pin and Socket
..	WA101173	2	Plug	Pin and Socket
..	WA101977	6	Pin	-
..	WA101572	1	Module	Circuit
..	WA100838	1	Cable	14 M
..	WA103122	1	Cable	2.3 M
..	WA102345	1	Cable	0.5 M
..	WA101333	1	Label	-
..	WA102571	1	Plug	-
..	WA103215	11	Sleeve	-
..	WA103479	2	Washer	-
..	WA101153	2	Elec. Connector Terminal	-
..	WA101207	2	Washer	-
..	WA101611	2	Bolt	-
..	WA101292	6	Cap Screw	-
..	WA102596	2	Washer	-
..	WA102633	4	Washer	-
..	WA100357	1	Plate	-
..	WA102579	7	Seal	-
..	WA100060	1	Elec. Connector Terminal	0.14 M
..	WA103294	1	Label	-
..	WA101518	12	Elec. Connector Terminal	-
..	WA102278	2	Terminal Board	-
..	WA101263	6	Elec. Connector Terminal	-
..	WA102823	1	Elec. Connector Terminal	-
..	WA100727	4	Elec. Connector Terminal	-
..	WA102175	5	Elec. Connector Terminal	-
..	WA102686	2	Elec. Connector Terminal	-
..	WA100161	4	Resistor	-

Head Module Box (Timbermatic Controller) (000785 - )

Нет текстового описания
