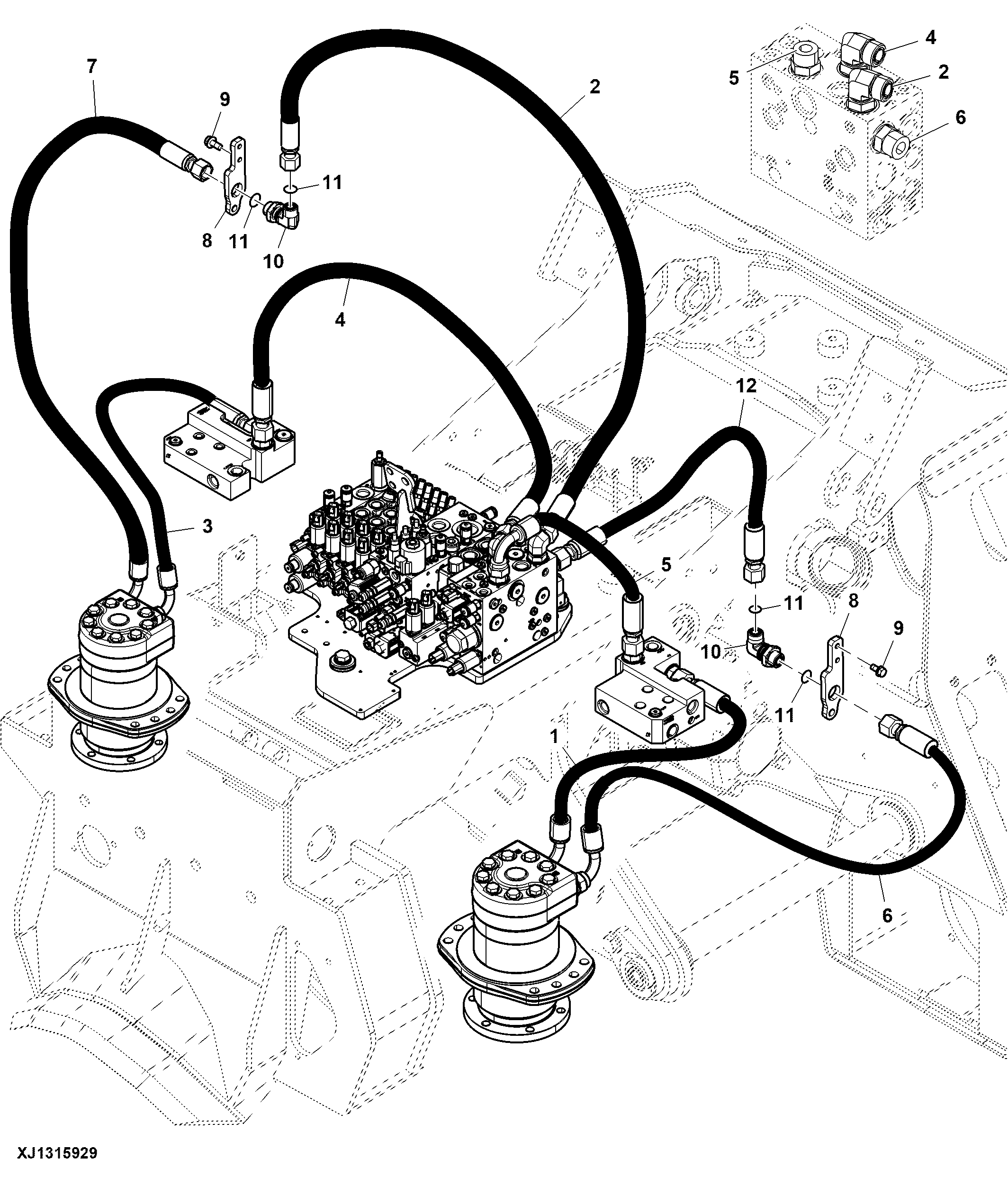

Fixed Feed Manifold and Feed Arm Motor Hoses

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA135697	1	Hydraulic Hose	Feed arm motor to fixed feed LH
2	WA135696	1	Hydraulic Hose	Fitting to main valve forward
3	WA135699	1	Hydraulic Hose	Feed arm motor to fixed feed RH
4	WA135698	1	Hydraulic Hose	RH fixed feed motor to main valve reverse
5	WA135700	1	Hydraulic Hose	LH fixed feed motor to main valve reverse
6	WA136227	1	Hydraulic Hose	LH feed arm motor to fitting
7	WA135688	1	Hydraulic Hose	RH feed arm motor to fitting
8	WA136229	2	Bracket	-
9	19M8379	4	Screw	M12 X 25
10	WA135358	2	Elbow Fitting	1-3/16" ORFSM
11	WA102979	4	O-Ring	731-018N90-ORFS ID 0.739" X W 0.07" (-12)
12	WA136228	1	Hydraulic Hose	Fitting to main valve forward

Fixed Feed Manifold and Feed Arm Motor Hoses
