Tilt Frame (Continuous Rotation and Through-hosing)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA121251	1	Tilt Unit	-
2	19H3057	12	Cap Screw	1/2" X 2-3/4"
3	WA100044	18	Washer	1/2", Hardened
4	WA116061	1	Pin	-
5	WA100820	1	Bolt	M16 X 35
6	WA102580	1	Washer	5/8", Hardened
7	F350429	2	Spacer	-
8	WA122661	1	Pin	-
9	WA101374	2	Washer	-
10	WA102540	1	Bolt	M10 X 30 (10.9)
11	WA102964	1	Washer	3/8", Hardened
12	WA121796	1	Retainer	-
13	WA103060	1	Cap Screw	M10 X 30 S/CAP
14	WA102244	1	Lock Washer	3/8", Disc Lock
15	WA117608	1	Plate	-
16	WA118096	1	Plate	-
17	WA118097	1	Seal	-
18	WA122437	1	Plate	-
19	WA102525	8	Washer	5/16", Hardened
20	WA101683	8	Bolt	-
21	WA117603	1	Plate	-
22	WA103173	6	Bolt	1/2 X 3 1/2" UNC G8
23	WA122418	1	Retainer	-

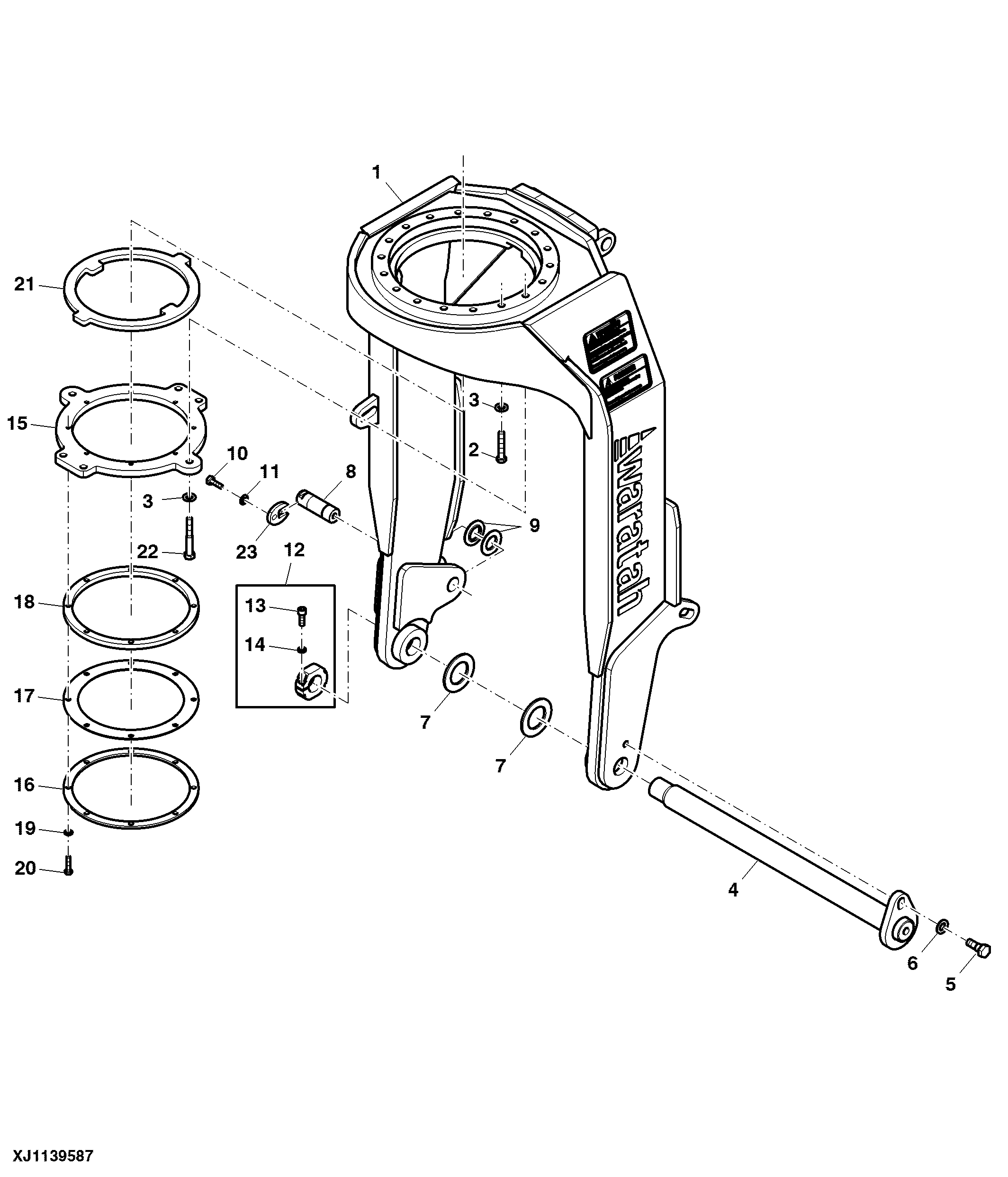

Tilt Frame (Continuous Rotation and Through-hosing)
