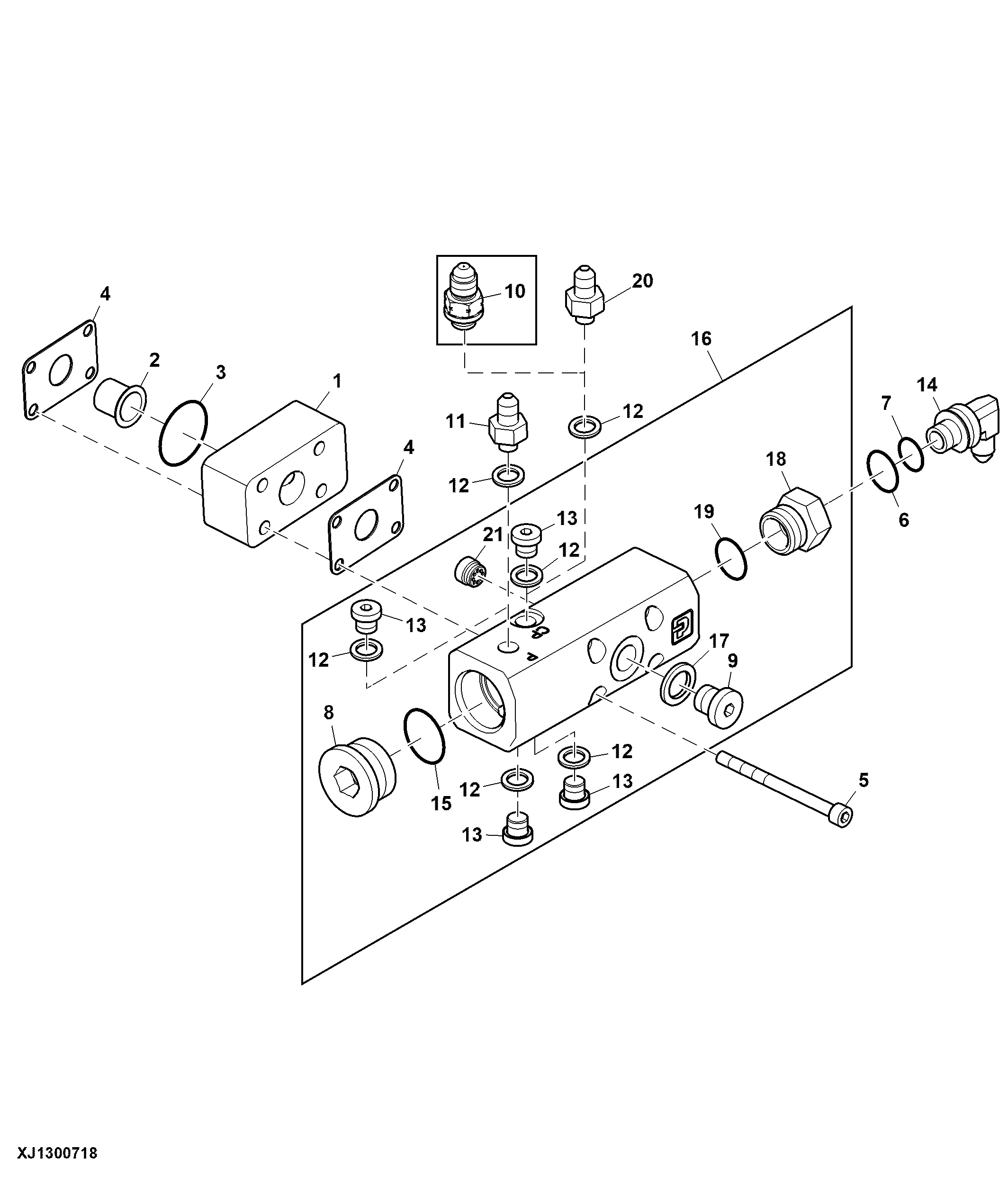

SuperCut 100 Lubrication Manifold, Top-Saw (000080 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA113094	1	Manifold	-
2	WA103543	1	Spring	-
3	WA100850	1	O-Ring	123N90
4	WA103149	2	Gasket	-
5	19M8482	4	Screw	-
6	WA129361	1	Sealing Washer	OD 20.2 X 1.5 mm, 1/4" retaining ring
7	WA129372	2	Seal	O-ring, V-04, OD 11.1 X 2.4 mm
8	X14HP5ON-S	1	Plug	1 3/16" SAE ORB IN HEX
9	WA103606	2	Plug	1/4" BSPPM, With internal hex
10	WA131199	1	Lubrication Fitting	1/8" BSP X 7/16" JIC, Orifice 0.5 USE WITH WA128875
11	WA103458	1	Fitting	1/8" BSPP X 7/16" JIC Nipple
12	WA102097	6	Sealing Washer	1/8" Dowty (-02)
13	WA102849	4	Plug	1/8" BSPP, Internal hex
14	WA102254	1	Elbow Fitting	7/16" JICM - 1/4" BSPPM
15	WA134705	1	O-Ring	AS568A 914N90 (26.62 mm x 2.95 mm)
16	WA128875	1	Oiler	Double acting pulse oiler
16	WA134574	1	Oiler	Double acting pulse oiler
17	WA101140	1	Sealing Washer	1/4" DOWTY (-04)
18	WA130736	1	Fitting Plug	-
19	-	1	Part 20	-
20	WA103458	1	Fitting	1/8" BSPP X 7/16" JIC Nipple, USE WITH WA134574
21	F018124	1	CHECK VALVE	7 mm, Internal hex

SuperCut 100 Lubrication Manifold, Top-Saw (000080 - )

Нет текстового описания
