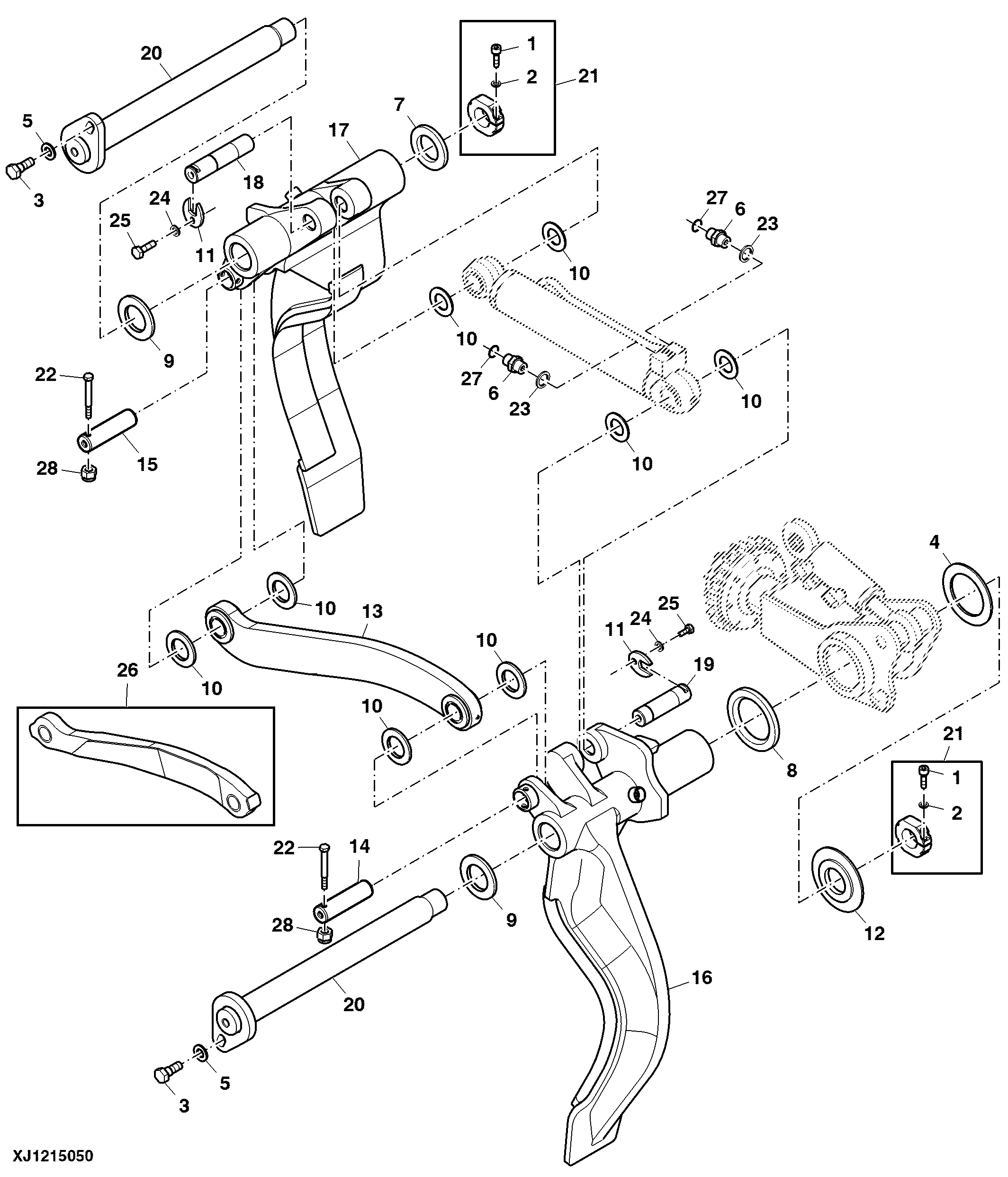

Delimb Unit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA103060	2	Cap Screw	M10 X 30 S/Cap
1	F008646	2	SCREW	-
2	WA102244	2	Lock Washer	3/8", Disc-lock
2	WA100426	2	Lock Washer	5/16", Disc-lock
3	WA100820	2	Bolt	M16 X 40 C10.9
4	WA100924	1	Washer	83 X 120 X 5 mm, Nylon
5	WA102654	2	Lock Washer	5/8", Disc-lock
5	WA102580	2	Washer	5/8", Hardened
6	WA103290	2	Threaded Nipple	13/16" ORFS X 1/2" BSPP
7	F350428	1	Washer	2 X 85 X 10 mm, Nylon
8	WA103589	1	Washer	83 X 120 X 12 mm, Hardened Use With Measuring Arm
9	WA113179	2	Washer	51 X 85 X 7 mm, Nylon
10	WA116177	1	Spacer	1-1/4 - 2 mm, Thick Optional
10	WA116178	1	Spacer	1-1/4 - 3 mm, Thick Optional
10	WA116179	1	Spacer	1-1/4 - 4 mm, Thick Optional
11	WA106371	2	Retainer	1 1/4"
12	F350420	1	Spacer	51 X 125 X 10 mm, Use With Measuring Arm
13	WA106749	1	Link	-
13	WA132960	1	Link	Nyloil Link Bushings, Optional
14	WA100960	1	Pin	1 1/4" X 105 mm
15	WA110438	1	Pin	1-1/4 X 125 mm, Cut To Length Option
15	WA100086	1	Pin	1 14/" X 108 mm, Standard Option
16	WA116759	1	Arm	Delimb LH Standard Option
16	WA116353	1	Arm	Delimb LH Cut To Length Option
17	WA116760	1	Arm	Delimb RH Standard Option
17	WA116352	1	Arm	Delimb RH Cut To Length Option
18	WA116067	1	Pin	1 1/4" X 145 mm
19	WA116066	1	Pin	1 1/4" X 118 mm
20	WA116052	2	Pin	-
21	WA121796	2	Retainer	M42 X 3, Threaded Collar
21	WA116497	2	Locking Collar	M42 X 3, Threaded Collar
22	WA101788	2	Bolt	M8 X 55
23	WA101547	2	Sealing Washer	1/2" Dowty (-08)
24	WA102244	2	Lock Washer	3/8", Disc-lock
24	WA102964	2	Washer	3/8", Hardened
25	WA102540	2	Bolt	M10 X 30
26	WA123669	1	Link	Raised Link Optional
26	WA132929	1	Link	Raised Link With Nyloil Bushings Optional
27	WA100674	2	O-Ring	AS568A 014N90 (12.42 mm X 1.78 mm)
28	WA101038	2	Lock Nut	DIN 982 M8-8 A3A
