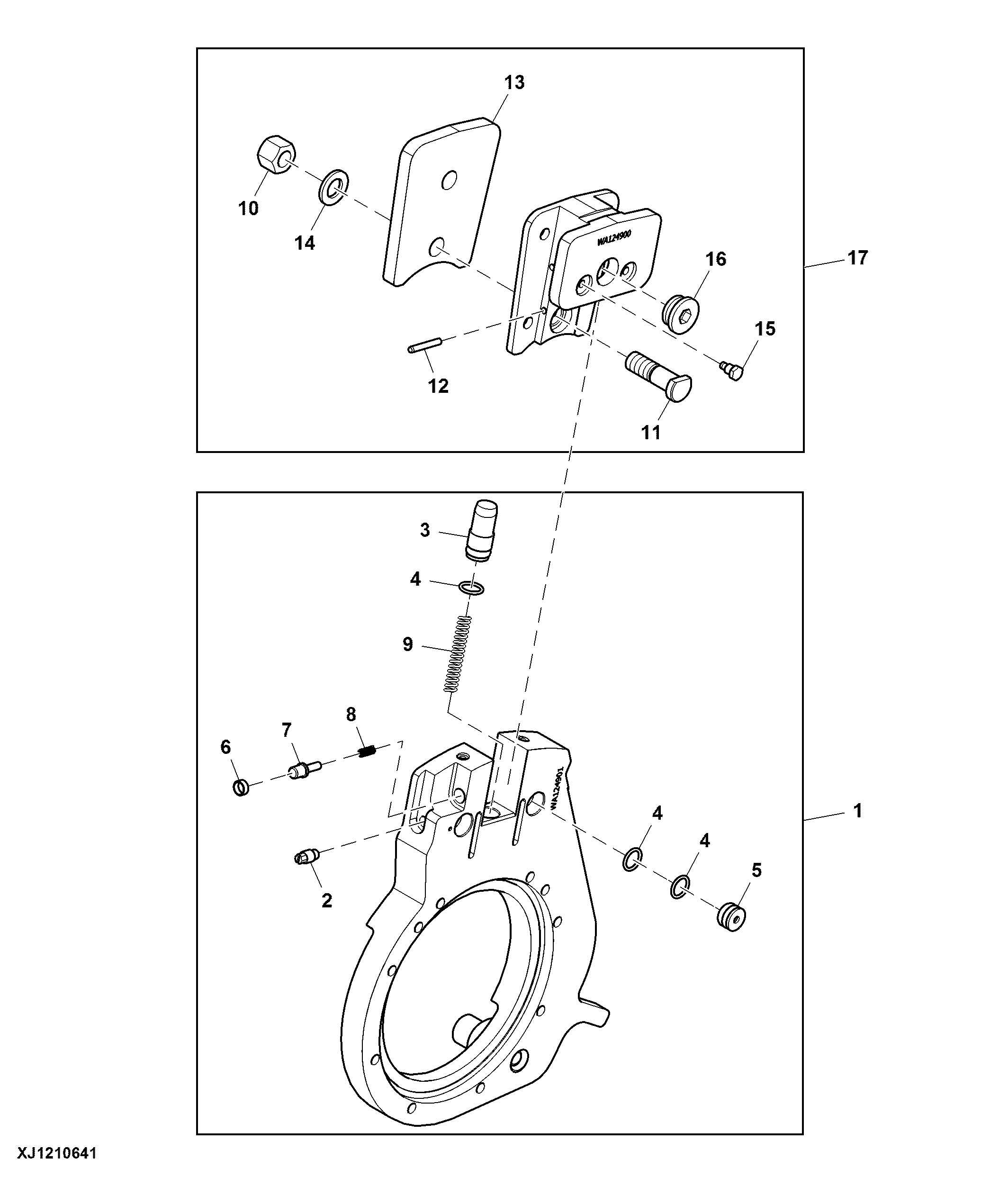

3/4 Main-saw Auto-tension Unit - Swing-arm Assembly ( - 000086)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WA124901	1	Saw	Swing-arm
2	F056024	1	Screw	Bleed screw
3	WA125713	1	Piston	-
4	WA114642	5	O-Ring	-
5	F056018	2	Piston	-
6	F056021	1	Bushing	-
7	F056022	1	Pin Fastener	-
8	F056019	1	Spring	-
9	F057430	1	Spring	-
10	WA125711	2	Nut	M16 X 1.5
11	WA125700	2	Stud	M16 X 1.5
12	WA125699	2	Pin	M5 X 36, Retainer
13	WA125701	1	Plate	-
14	24M7053	2	Washer	17 X 30 X 3 mm
15	F056015	2	Screw	-
16	WA125710	1	Cap Screw	M26 X 1.5
17	WA124900	1	Bar	Bar clamp

3/4 Main-saw Auto-tension Unit - Swing-arm Assembly ( - 000086)
